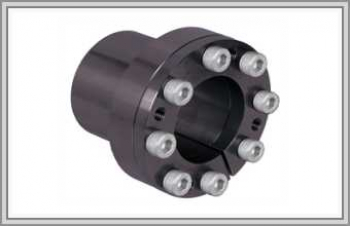

Втулка зажимная COM-B 6–50 мм, покрытие QPQ

Эта COM-B держит шкив на валу трением: после затяжки она сама фиксируется и центрирует ступицу, поэтому шпоночный паз не прорезают. Ряд рассчитан на небольшие ступицы — отверстие 6–50 мм при наружном диаметре 14–65 мм, по нагрузке это средние крутящие моменты.

От обычной COM-B исполнение отличается стальным корпусом с покрытием QPQ: как указано в карточке, покрытие повышает коррозионную стойкость и усталостную прочность. Для сравнения посмотрите другие зажимные втулки, а расточку под неё можно заложить в подходящем шкиве.

COM-B с QPQ: размеры по карточке

Компактный узел на тонком валу

Ступицу растачивают под наружный диаметр втулки, а он в этом ряду не превышает 65 мм, так что крепление помещается даже в небольшой шкив на валу 6 мм. В эскизе такую посадку обозначают кодом B3 и рядом пишут тип втулки. Момент затяжки винтов берут из таблицы конкретного типоразмера.

QPQ, нержавейка или обычная COM-B

В разделе есть COM-B 10–50 мм из нержавеющей стали и COM-B 6–100 мм. Вариант с QPQ закрывает самые тонкие валы от 6 мм, но ограничен 50 мм; для вала толще берут COM-B 6–100. Между покрытием и нержавейкой выбирают по среде: влажность, мойка, агрессивные жидкости.

Запрос на COM-B QPQ

Нужны вал и его допуск, расточка ступицы или чертёж шкива, передаваемый момент и описание среды, где стоит привод. Добавьте, одна это позиция или серия узлов.
