Приводные круглые ремни D 18 мм
Круглые ремни 18 мм относятся к группе максимальной прочности: они рассчитаны на линии, где кольцо работает сменами и почти не отдыхает. Кольца сваривают из полиуретана PR85 нужной длины либо поставляют метражом.
Страница разбирает узлы применения, форму канавки, расчёт кольца с готовой позицией из каталога и причины, по которым привод может «поплыть».
Ремень 18 мм для работы сменами без остановок
Непрерывные линии и крупные машины

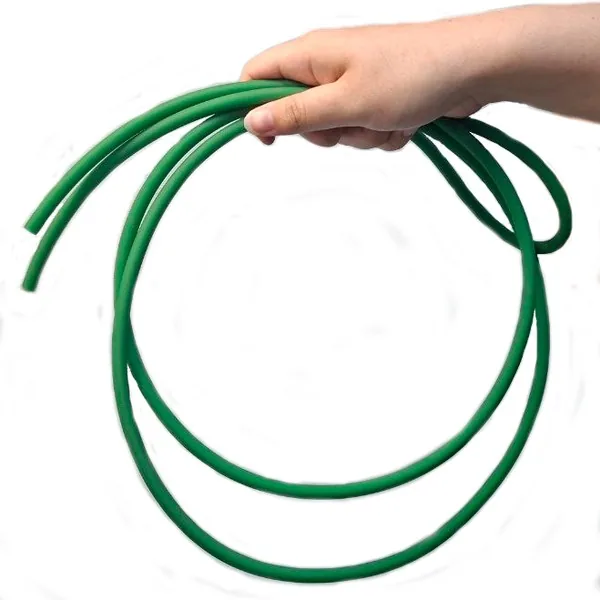

Ремень 18 мм ставят на крупные конвейеры и транспортёры, в горнодобывающее оборудование, на сельскохозяйственные машины, в непрерывные производственные линии, а также в тяжёлые упаковочные и деревообрабатывающие узлы. Профиль остаётся эластичным и тихим даже на тяжёлых линиях, износостойким и стойким к маслам. Позиции для заказа — полнотелые D18 × 1000 мм и D18 × 1200 мм.
Канавка под сечение 18 мм
Шкив — не менее 172 мм, его окружность около 540 мм. Радиус канавки — примерно 9,45 мм, глубина — около 12,6 мм. Для ведущего шкива выбирают V-образную канавку: она заклинивает ремень и повышает сцепление, а полукруглая подходит направляющим роликам. Кордовое кольцо стабильно по длине и выгодно на длинных трассах, но требует ещё большего радиуса изгиба, поэтому с ним шкив увеличивают. Материал про посадку — про канавку шкива.
Шов или корд: что варить на тяжёлом приводе
Для постоянной тяжёлой работы лучше подходит сварной полнотелый вариант: шов встык, нагрев инструмента 240–260 °C — как делают кольцо. Пустотелый ремень выручит при срочной замене, но его прочность ограничивает соединитель. Армированное кольцо берут там, где нельзя допустить вытяжки: устройство корда; образец — D18 × 1300 мм.
Расчёт: два шкива по 190 мм и межосевое 650 мм

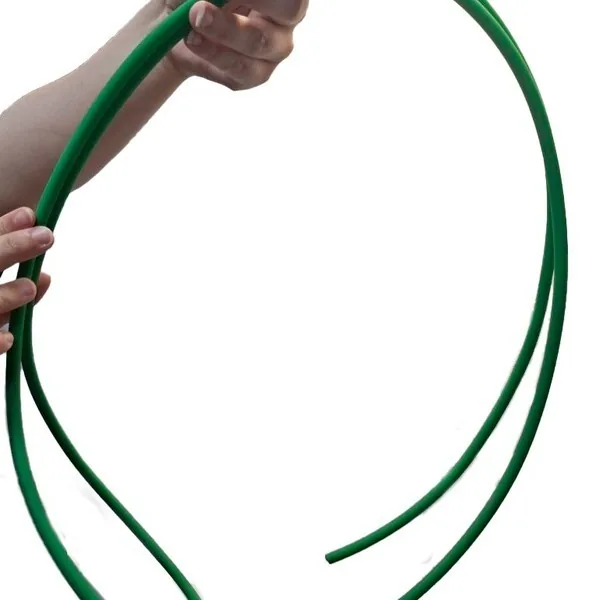

При равных шкивах формула упрощается до π × 190 + 2 × 650 = 596,9 + 1300 ≈ 1897 мм. Гладкое безкордовое кольцо сваривают на 5–8 % короче: 1745–1802 мм. В этот коридор попадает готовая позиция D18 × 1800 мм: она короче контура на 5,1 %. Кордовый вариант с укорочением 3–5 % даст 1802–1840 мм. Шкив 190 мм выше минимума 172 мм на 18 мм, запас есть. Общая формула и разбор ошибок — статья о длине.
Если привод провисает или глянцевеет
Кольцо, ставшее липким и блестящим, — признак пробуксовки и перегрева, а не плохого полиуретана: найдите, что заклинило, иначе новое повторит судьбу старого. Причины и способы — если ремень оплавился. При +65 °C полиуретан теряет упругость почти до десятой доли номинала и перестаёт тянуть; границы описаны в материале о температуре.
Как получают кольцо нужной длины
Круглый ремень поступает бухтой, а кольцо делают уже под конкретный привод: отрезают, сваривают встык и получают бесконечный ремень. Поэтому кольцо любой длины заказывают под свою трассу и не подбирают из фиксированного ряда. Диаметр сечения проверяют штангенциркулем по неизношенному месту, а ориентиром для заказа служит расчёт по шкивам, а не длина вытянутого старого ремня. Если раньше на этом приводе стоял ремень меньшего сечения, проверьте канавку: для 18 мм нужен радиус около 9,45 мм.
Список для заказа кольца D 18 мм
- схема шкивов с диаметрами и межосевым расстоянием;
- режим: сколько смен в сутки, есть ли остановы;
- исполнение: сварное, пустотелое или армированное;
- среда: масла, жиры, влага, температура у шкива.
Соседний размер снизу
Приводы с меньшей тягой обходятся кольцом 15 мм.
Соседний размер сверху
Верхний предел ряда — ремень 20 мм.
