Кабелеукладчик GS35-2x125D-R300
Артикул: WB-002935
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002935 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

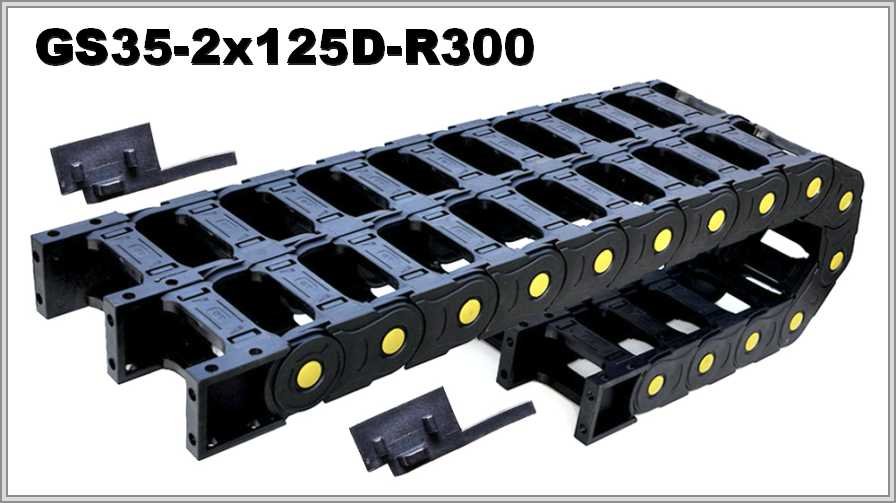

GS35-2x125D-R300 — двойной кабелеукладчик из полиамида, R 300 мм
Размеры GS35-2x125D-R300
По таблице для GS35-2x125D-R300 внутренний размер одного модуля — 35 × 125 мм (высота × ширина), внешний размер сдвоенного модуля — 58 мм по высоте и 2А+45 мм по ширине, где А — внутренняя ширина одного модуля. Радиус изгиба — 300 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х125 | 58х2А+45 | 300 |
Сечение и рабочая площадь
Площадь сечения одного модуля = высота × ширина: 35 × 125 = 4375 мм²; у двух секций вместе — 8750 мм². При заполнении 80 % рабочая площадь одного модуля составляет 3500 мм².
Конструкция и описание модели
GS35-2x125D-R300 — двойной открытый кабельный канал из полиамида; в каждой из двух цепей размещают отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Усиление возможно специальными пластинами, а в модули можно дополнительно вставлять усиливающие вставки. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям; обслуживание и очистка, по описанию, удобны.
Подбор GS35-2x125D-R300: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля, а внутреннее сечение — под жгут с запасом и разделителями. Для заявки нужны длина перемещения, состав и масса заполнения, положение монтажа, условия работы; фото старой цепи или чертёж — при желании.
