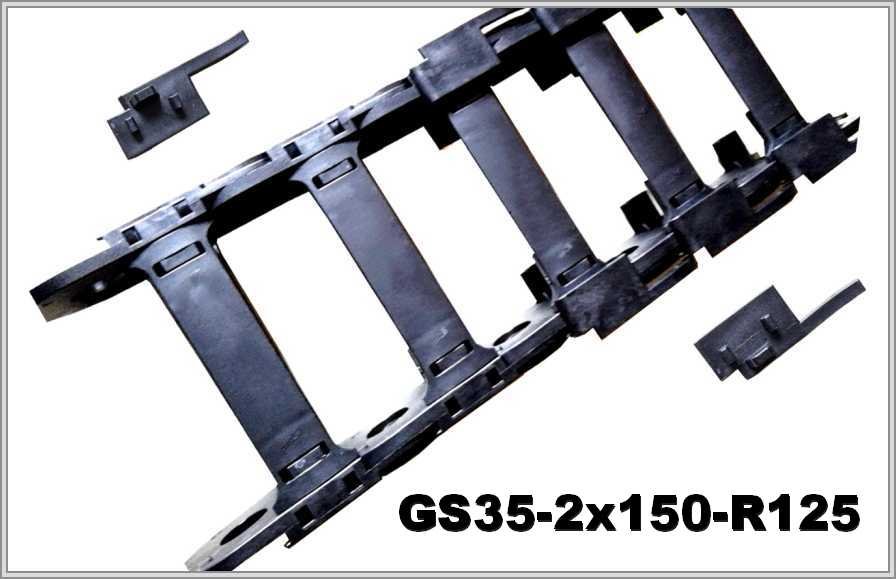

Кабелеукладчик GS35-2x150-R125

Name: GS35-2x150-R125
Brand: WorldBelt
SKU: WB-002767

Артикул: WB-002767

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS35-2x150-R125 из полиамида: открытый тип, внутри 35 × 150 мм, радиус изгиба от 125 мм.

Характеристики

Артикул:	WB-002767
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	125
Внешняя высота, мм:	58
Внешняя ширина, мм:	180
Число секций:	1
Раздел:	Открытые

GS35-2x150-R125 — кабелеукладчик из полиамида, радиус 125 мм

Размеры по таблице

Внутренний размер GS35-2x150-R125 — 35 × 150 мм (высота × ширина), внешний — 58 × 180 мм. Минимальный радиус изгиба составляет 125 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х150	58х180	125

Высота петли и сечение

Высота петли ≈ 2R + внешняя высота: 2 × 125 + 58 = 308 мм. Площадь сечения = высота × ширина: 35 × 150 = 5250 мм².

GS35-2x150-R125 — схема конструкции

GS35-2x150-R125 — виды концевого крепления

Описание и подбор цепи

GS35-2x150-R125 — открытый кабель-канал из полиамида с усилением вставками особого типа. Защёлки — верхние и нижние мостики — снимаются, чтобы уложить кабели управления и питания. Усиливающие вставки можно вставлять в каждый модуль. В описании цепь из модулей названа лёгкой и подходящей для работы на динамично эксплуатируемом оборудовании. При подборе радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля. Под жгут оставляют запас по внутреннему сечению и учитывают разделители. Если ход длинный, отдельно считают свободнонесущую длину и опоры.

В заявке на GS35-2x150-R125 назовите длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. Приложить фото старой цепи или чертёж можно при желании.
