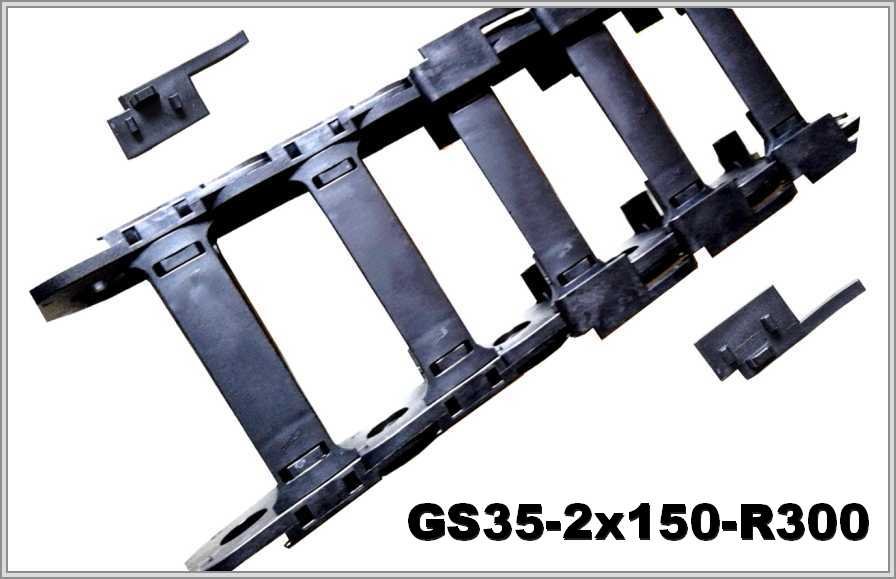

Кабелеукладчик GS35-2x150-R300
Артикул: WB-002791
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002791 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 180 |
| Число секций: | 1 |
| Раздел: | Открытые |
GS35-2x150-R300: открытая цепь, внутренняя высота 35 мм, R 300 мм
Радиус и размеры
GS35-2x150-R300: внутренняя высота 35 мм, внутренняя ширина 150 мм; радиус изгиба 300 мм; внешняя высота 58 мм, внешняя ширина 180 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х150 | 58х180 | 300 |
Петля и заполнение на 80 %
Высоту петли оценивают как 2R + внешнюю высоту; здесь 2 × 300 + 58 — около 658 мм. При заполнении сечения на 80 % рабочая площадь — 4200 мм² (сечение 35 × 150 мм).
Исполнение цепи и подбор
Материал в описании указан прямо: полиамид; исполнение открытое, усиление — вставками типа GS35-2. Чтобы уложить кабели управления и питания, верхние и нижние мостики-защёлки снимают; по описанию, это легко. Прежде чем брать радиус 300 мм, проверяют допустимый радиус самого жёсткого кабеля: радиус цепи не должен быть меньше него. По описанию, цепь из модулей лёгкая и подходит для работы на динамично эксплуатируемом оборудовании.
К заявке на GS35-2x150-R300 добавьте положение монтажа, длину перемещения, условия работы, минимальный радиус самого жёсткого кабеля, а также массу и состав заполнения. Если хотите, приложите чертёж или фото старой цепи.
