Кабелеукладчик GS35-2x150D-R175

Name: GS35-2x150D-R175
Brand: WorldBelt
SKU: WB-002918

Артикул: WB-002918

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS35-2x150D-R175 — открытая двухсекционная цепь, полиамид, серия GS; внутренняя ширина каждого модуля 150 мм, радиус изгиба 175 мм.

Характеристики

Артикул:	WB-002918
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	175
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Открытые

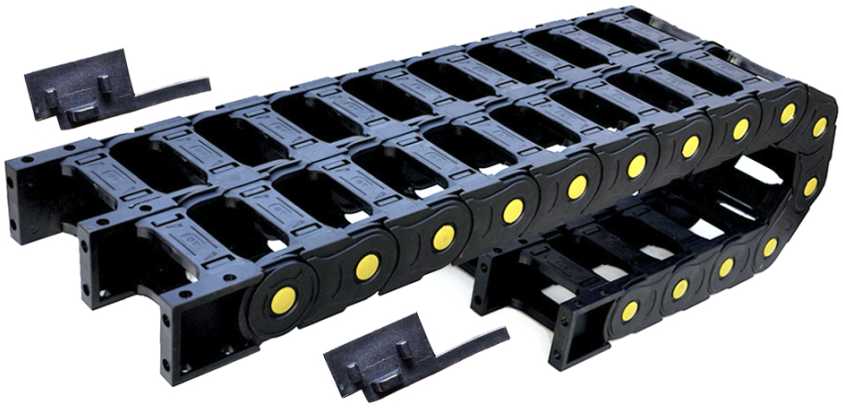

Открытый двойной кабелеукладчик GS35-2x150D-R175: полиамид, R 175 мм

Размеры GS35-2x150D-R175

Серия GS, полиамид, открытая двухсекционная цепь. В таблице для GS35-2x150D-R175: внутренняя высота 35 мм, внутренняя ширина одного модуля 150 мм, внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45 мм; радиус изгиба 175 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GS35-2D	35х150	58х2А+45	175

Высота петли и площадь сечения

Расчёт петли: 2R + внешняя высота, то есть 2 × 175 + 58 ≈ 408 мм. Сечение одного модуля 35 × 150 мм: площадь (высота × ширина) — 5250 мм². Под жгут кабелей внутреннее сечение берут с запасом, учитывая разделители.

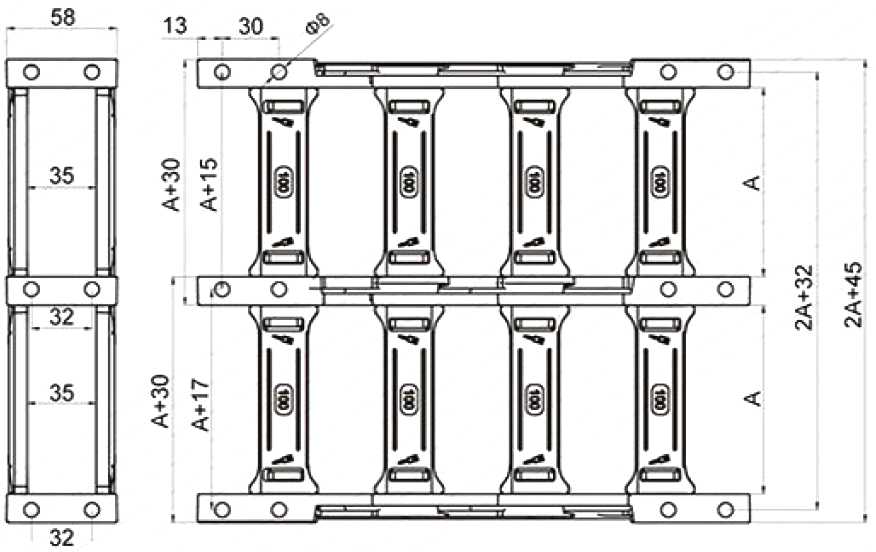

GS35-2x150D-R175 — схема конструкции

GS35-2x150D-R175 — виды концевого крепления

Из описания карточки

GS35-2x150D-R175 — открытые гибкие кабельные каналы из полиамида в две секции: как сказано в описании, каждая из двух цепей вмещает отдельную группу кабелей управления, питания либо пневматических и гидравлических шлангов. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние мостики отщёлкивают; это делается легко. Простая и лёгкая конструкция — так сказано в описании.

Подбирая GS35-2x150D-R175, проверьте условие: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля (у GS35-2x150D-R175 — 175 мм). Для заявки понадобятся длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. При желании можно приложить фото старой цепи или чертёж.
