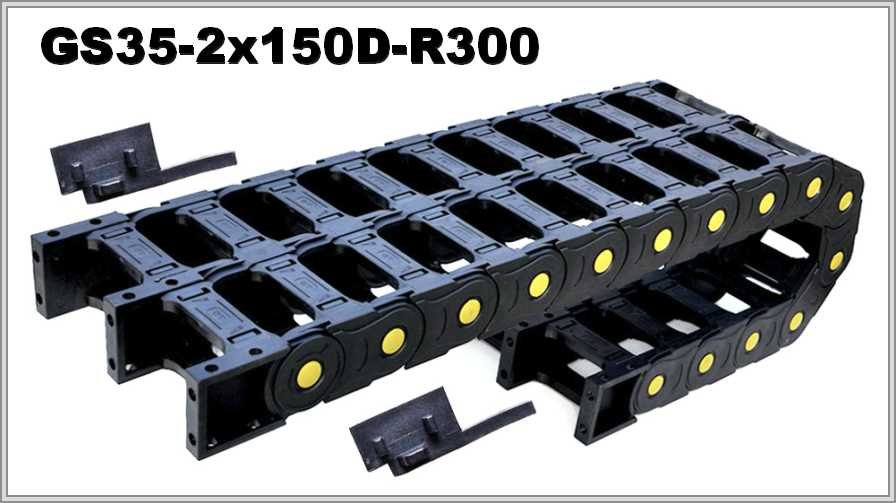

Кабелеукладчик GS35-2x150D-R300

Радиус и размеры GS35-2x150D-R300

У GS35-2x150D-R300 радиус не менее 300 мм (на изгибе). Внутренняя высота — 35 мм, внутренняя ширина одного модуля — 150 мм; внешняя высота сдвоенного модуля — 58 мм, внешняя ширина — 2А+45 мм (А — внутренняя ширина модуля).

Петля 658 мм и сечение 5250 мм²

Высота петли ≈ 2R + внешняя высота: при R 300 мм и внешней высоте 58 мм это около 658 мм. Площадь сечения одного модуля = высота × ширина: 35 × 150 = 5250 мм²; у двух секций вместе — 10500 мм².

Описание GS35-2x150D-R300 и подбор

По описанию, GS35-2x150D-R300 — двухсекционная открытая цепь из прочного полиамида; в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Отщёлкнув верхние и нижние мостики, получают полный доступ к уложенным коммуникациям; цепь можно обслуживать и очищать. Усиление возможно специальными пластинами, а в модули можно вставлять усиливающие вставки. В описании также сказано: конструкция простая, лёгкая и эргономичная по объёму, экономит пространство передачи. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.

В заявке на GS35-2x150D-R300 укажите: положение монтажа, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, условия работы; при желании — чертёж или фото старой цепи.
