Кабелеукладчик GS35-2x200D-R100

Name: GS35-2x200D-R100
Brand: WorldBelt
SKU: WB-002872

Артикул: WB-002872

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

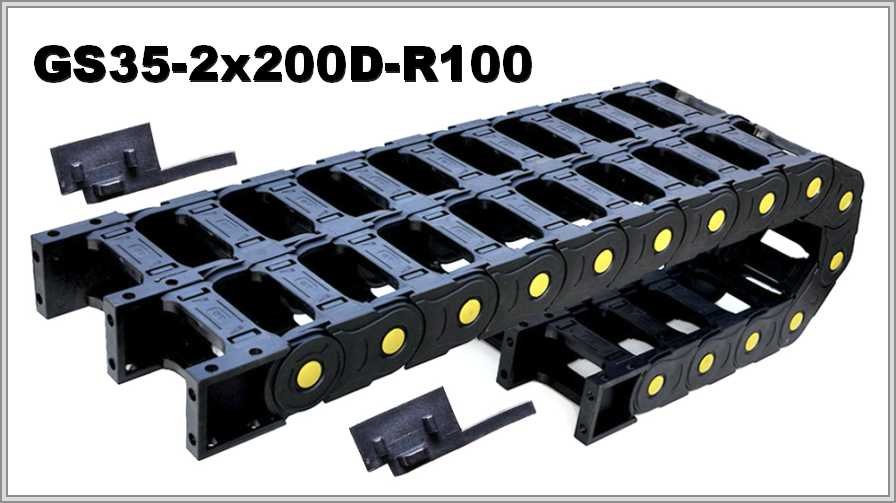

GS35-2x200D-R100 — двухсекционная цепь открытого исполнения, полиамид, радиус изгиба 100 мм, внутренняя высота 35 мм.

Характеристики

Артикул:	WB-002872
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	200
Радиус изгиба, мм:	100
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Открытые

Открытая двойная цепь GS35-2x200D-R100: радиус изгиба 100 мм

Что в таблице размеров

Данные таблицы для GS35-2x200D-R100: внутренняя высота 35 мм, внутренняя ширина одного модуля 200 мм; внешняя высота сдвоенного модуля 58 мм, внешняя ширина 2А + 45 мм (А — внутренняя ширина одного модуля); радиус изгиба 100 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GS35-2D	35х200	58х2А+45	100

Изгиб и сечение

Длина цепи в изгибе ≈ 314,2 мм — это πR при радиусе изгиба 100 мм. Площадь сечения одного модуля (высота × ширина) — 7000 мм².

GS35-2x200D-R100 — схема конструкции

GS35-2x200D-R100 — виды концевого крепления

Открытая цепь: описание и подбор

Материал по описанию — прочный полиамид, тип — открытый, конструкция — двухсекционная. Мостики, верхние и нижние, отщёлкиваются легко: по описанию, это даёт полный доступ к уложенным коммуникациям. Цепь подходит по радиусу, если её радиус изгиба 100 мм не меньше допустимого радиуса самого жёсткого кабеля. В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. По описанию, высокие и низкие температуры допустимы для бесперебойной эксплуатации, а система не реагирует на химические вещества и агрессивные среды.

Данные для подбора GS35-2x200D-R100: масса и состав заполнения; минимальный радиус самого жёсткого кабеля; длина перемещения; условия работы; положение монтажа. При желании можно приложить фото старой цепи или чертёж.
