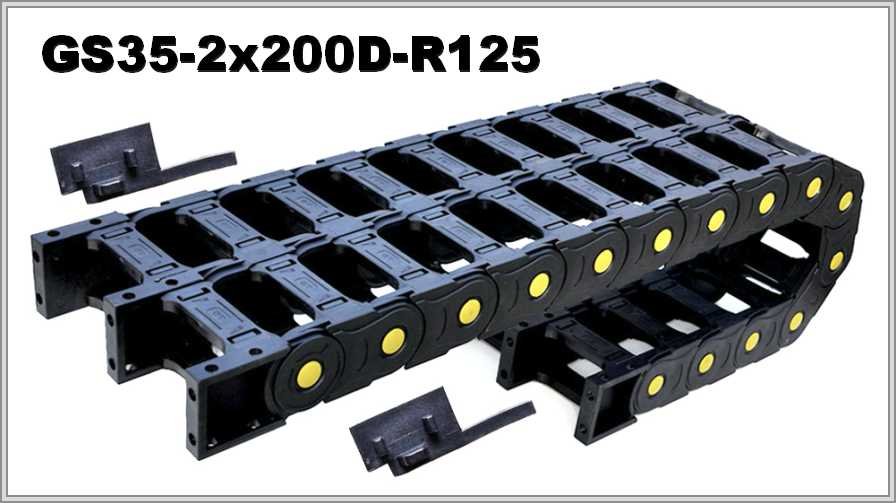

Кабелеукладчик GS35-2x200D-R125

Name: GS35-2x200D-R125
Brand: WorldBelt
SKU: WB-002883

Артикул: WB-002883

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Двухсекционный полиамидный кабелеукладчик GS35-2x200D-R125 открытого типа: внутри одного модуля 35х200 мм, внешняя высота 58 мм, радиус изгиба 125 мм.

Характеристики

Артикул:	WB-002883
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	200
Радиус изгиба, мм:	125
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Открытые

Двухсекционный кабелеукладчик GS35-2x200D-R125: полиамид, открытая цепь

Размеры GS35-2x200D-R125

Материал GS35-2x200D-R125 — полиамид, исполнение открытое, двухсекционное (двойное). Внутренняя высота 35 мм, внутренняя ширина одного модуля 200 мм; внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45 мм (А — внутренняя ширина); радиус изгиба 125 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GS35-2D	35х200	58х2А+45	125

Петля 308 мм и длина в изгибе 392,7 мм

Высота петли (≈ 2R + внешняя высота) для GS35-2x200D-R125: 2 × 125 + 58, около 308 мм. Длина цепи в изгибе ≈ πR: при радиусе 125 мм — около 392,7 мм.

GS35-2x200D-R125 — схема конструкции

GS35-2x200D-R125 — виды концевого крепления

Описание GS35-2x200D-R125

Описание: двухсекционная открытая цепь из прочного полиамида; в каждой из двух цепей можно уложить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Возможно усиление специальными пластинами и вставками. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Высокие и низкие температуры допустимы для бесперебойной эксплуатации, а система не реагирует на химические вещества и агрессивные среды.

Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS35-2x200D-R125 укажите длину перемещения, состав и массу заполнения каждой из двух секций, допустимый радиус самого жёсткого кабеля, положение монтажа, условия работы; чертёж или фото старой цепи — при желании.
