Кабелеукладчик GS35-2x200D-R200
Артикул: WB-002931
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002931 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

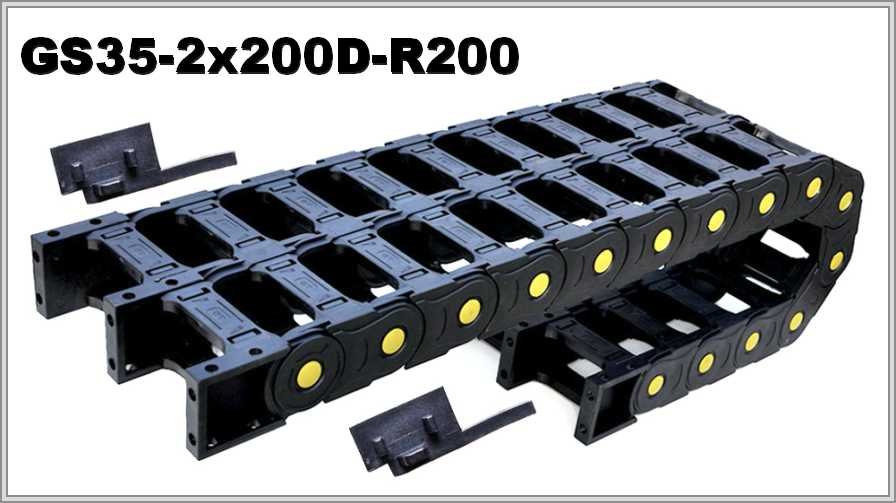

Кабелеукладчик GS35-2x200D-R200: двойная открытая цепь из полиамида, R 200 мм
Размеры GS35-2x200D-R200
Внутренняя высота 35 мм, внутренняя ширина каждого из двух модулей 200 мм — так в таблице. Внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45, где А — внутренняя ширина. Радиус изгиба 200 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х200 | 58х2А+45 | 200 |
Сечение и заполнение
Сечение одного модуля равно высоте, умноженной на ширину: 35 × 200 = 7000 мм². При заполнении 80 % рабочая площадь одного модуля — 5600 мм².
Конструкция и подбор
Описание называет GS35-2x200D-R200 двухсекционным кабельным каналом открытого типа из прочного полиамида, усиливаемым пластинами и вставками. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям. По описанию, высокие и низкие температуры допустимы для бесперебойной эксплуатации, а на химические вещества и агрессивные среды система не реагирует. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля.
Что указать в заявке на GS35-2x200D-R200: условия работы, положение монтажа, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля. Чертёж можно приложить, если он есть.
