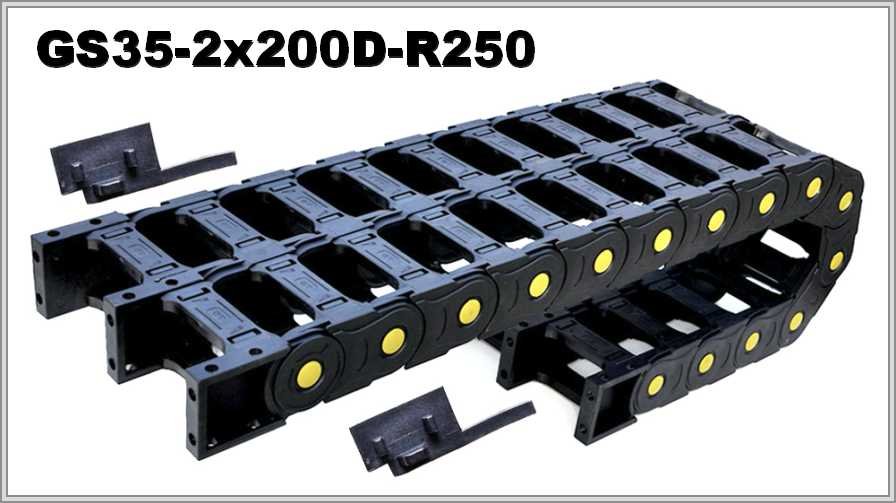

Кабелеукладчик GS35-2x200D-R250
Артикул: WB-002925
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002925 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x200D-R250: две секции, внутренняя высота 35 мм
Радиус, внутренние и внешние размеры
Радиус изгиба GS35-2x200D-R250 — 250 мм. Каждый из двух модулей имеет внутреннюю высоту 35 мм и внутреннюю ширину 200 мм. Внешняя высота сдвоенного модуля — 58 мм, внешняя ширина — 2А+45 мм, где А — внутренняя ширина одного модуля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х200 | 58х2А+45 | 250 |
Площадь сечения 7000 мм² и заполнение 80 %
Площадь сечения одного модуля — высота × ширина; для 35 × 200 мм она равна 7000 мм². При заполнении 80 % рабочая площадь равна 5600 мм². Под жгут кабелей внутреннее сечение берут с запасом, учитывая разделители.
Что сказано в описании
По описанию, GS35-2x200D-R250 — двухсекционный гибкий кабельный канал открытого типа из полиамида: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние мостики легко отщёлкиваются, что даёт полный доступ к уложенным коммуникациям.
Заявка на GS35-2x200D-R250: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи 250 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото старой цепи и чертёж можно приложить при желании.
