Кабелеукладчик GS35-2x200D-R300
Артикул: WB-002937
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002937 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |

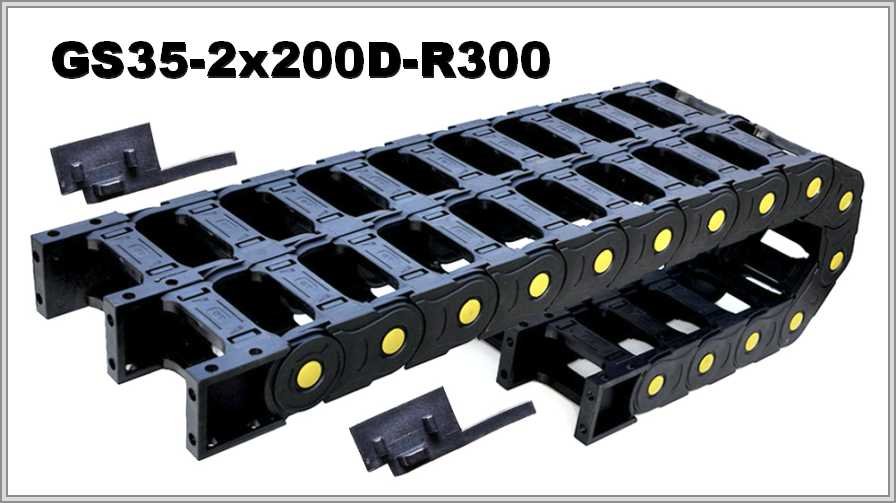

Кабелеукладчик GS35-2x200D-R300 из полиамида: радиус 300 мм, внутри 35 × 200 мм
Радиус изгиба и правило подбора
Радиус изгиба — не менее 300 мм. Правило подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х200 | 58х2А+45 | 300 |
Размеры и рабочая площадь
Таблица для GS35-2x200D-R300: внутренняя высота 35 мм, внутренняя ширина каждого модуля 200 мм; внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45 мм, А — внутренняя ширина. Внутреннее сечение 35 × 200 мм для одного модуля даёт площадь 7000 мм² (высота, умноженная на ширину). Рабочая площадь для одного модуля при заполнении 80 % сечения — 5600 мм².
Конструкция и длина хода
В двухсекционной цепи в каждой из двух секций можно уложить свою группу — кабели управления, питания или пневматические, гидравлические шланги. Как сообщает описание, верхние и нижние мостики отщёлкиваются без труда, открывая полный доступ к уложенным коммуникациям, а цепь удобно обслуживать и очищать. В описании названа возможность усиления специальными пластинами; в модули можно дополнительно вставлять усиливающие вставки. Если ход длинный, учитывают свободнонесущую длину и опоры.
По GS35-2x200D-R300 нужны данные: минимальный радиус самого жёсткого кабеля, состав и масса заполнения, длина перемещения, положение монтажа, условия работы. Приложить фото старой цепи или чертёж можно по желанию.
