Кабелеукладчик GS35-2x50-R100

Name: GS35-2x50-R100
Brand: WorldBelt
SKU: WB-002759

Артикул: WB-002759

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

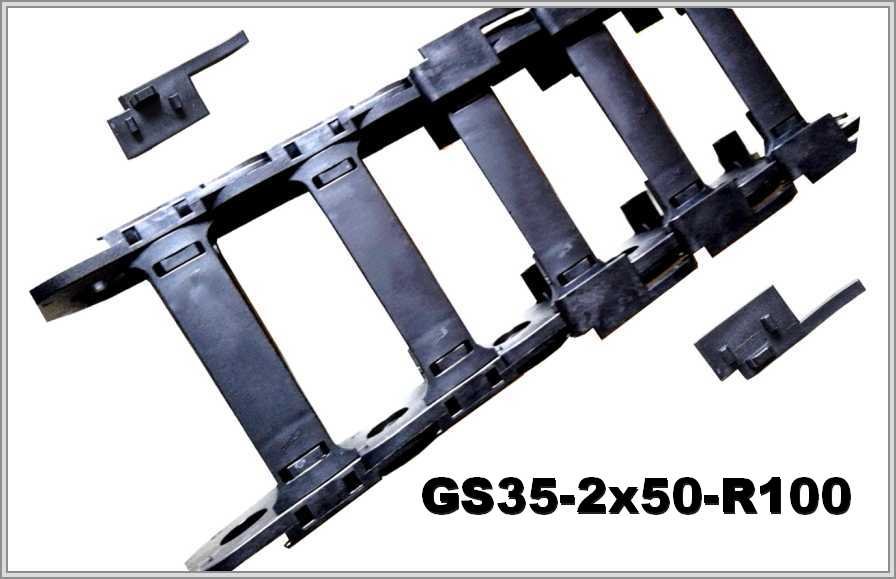

Открытая цепь GS35-2x50-R100 из полиамида, серия GS: радиус изгиба 100 мм, внутри 35 × 50 мм, снаружи 58 × 80 мм.

Характеристики

Артикул:	WB-002759
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	50
Радиус изгиба, мм:	100
Внешняя высота, мм:	58
Внешняя ширина, мм:	80
Число секций:	1
Раздел:	Открытые

Открытый кабелеукладчик GS35-2x50-R100: полиамид, внутри 35×50 мм

Числа из таблицы GS35-2x50-R100

Числа из таблицы для GS35-2x50-R100: внутренняя высота 35, внутренняя ширина 50, внешняя высота 58, внешняя ширина 80, радиус изгиба 100 (всё в мм).

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х50	58х80	100

Длина цепи в изгибе и рабочая площадь

Длина цепи в изгибе ≈ πR, то есть около 314,2 мм при R 100 мм. Рабочая площадь при заполнении 80 % от сечения 35 × 50 мм — 1400 мм².

GS35-2x50-R100 — схема конструкции

GS35-2x50-R100 — виды концевого крепления

Описание GS35-2x50-R100 и подбор

По описанию, GS35-2x50-R100 — гибкий открытый кабель-канал из полиамида с усилением вставками особого типа GS35-2. Защёлки, то есть верхние и нижние мостики, легко снять, чтобы уложить кабели управления и питания; усиливающие вставки можно вставлять в каждый модуль. Описание добавляет: цепь надёжно защищает электрический кабель или шланги пневмогидравлики от механических повреждений. Если самый жёсткий кабель не допускает изгиб по радиусу 100 мм, цепь GS35-2x50-R100 не подойдёт.

В заявке на GS35-2x50-R100 укажите: положение монтажа, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, условия работы. При желании приложите фото старой цепи или чертёж.
