Кабелеукладчик GS35-2x50-R125
Артикул: WB-002763
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002763 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Открытые |

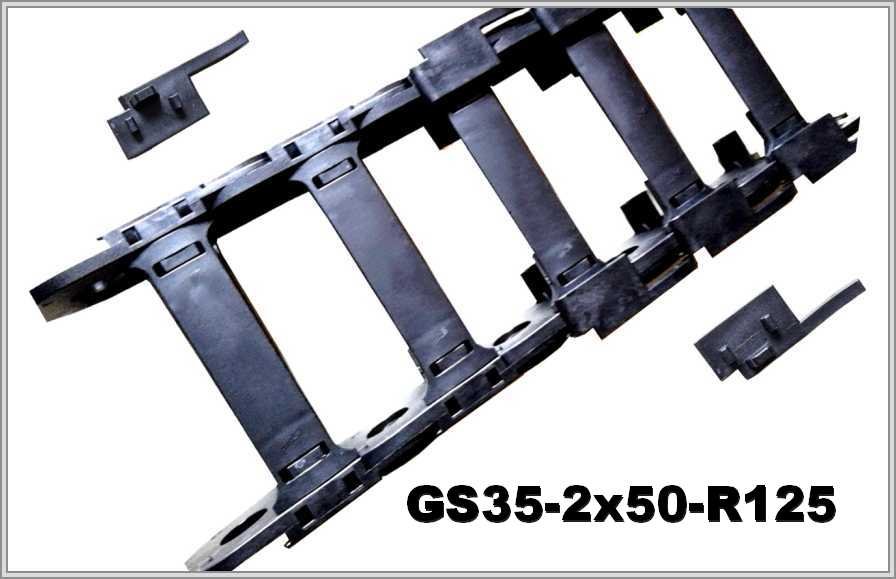

Цепь GS35-2x50-R125 из полиамида: R 125 мм, внутренняя ширина 50 мм
Размеры и радиус изгиба
Внутренняя высота GS35-2x50-R125 — 35 мм, внутренняя ширина — 50 мм; внешняя высота 58 мм, внешняя ширина 80 мм. Радиус изгиба — 125 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х50 | 58х80 | 125 |
Изгиб и сечение
Для радиуса изгиба 125 мм длина цепи в изгибе ≈ πR, то есть 392,7 мм. Площадь сечения = 35 × 50 = 1750 мм² (внутренняя высота × внутренняя ширина).
Открытая цепь: мостики и обслуживание
Гибкий кабель-канал GS35-2x50-R125 открытого типа из полиамида. Усиление — вставками особого типа, которые можно вставлять в каждый модуль. Чтобы уложить кабели управления и питания, верхние и нижние мостики-защёлки снимают. В описании сказано, что обслуживание и очистка модулей выполняются легко. В описании сказано, что цепь надёжно защищает электрический кабель или шланги пневмогидравлики от механических повреждений.
При большой длине хода учитывают свободнонесущую длину и опоры. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS35-2x50-R125 укажите длину перемещения, состав и массу заполнения, положение монтажа, условия работы; фото старой цепи или чертёж можно приложить.
