Кабелеукладчик GS35-2x50-R150
Артикул: WB-002769
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002769 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Открытые |

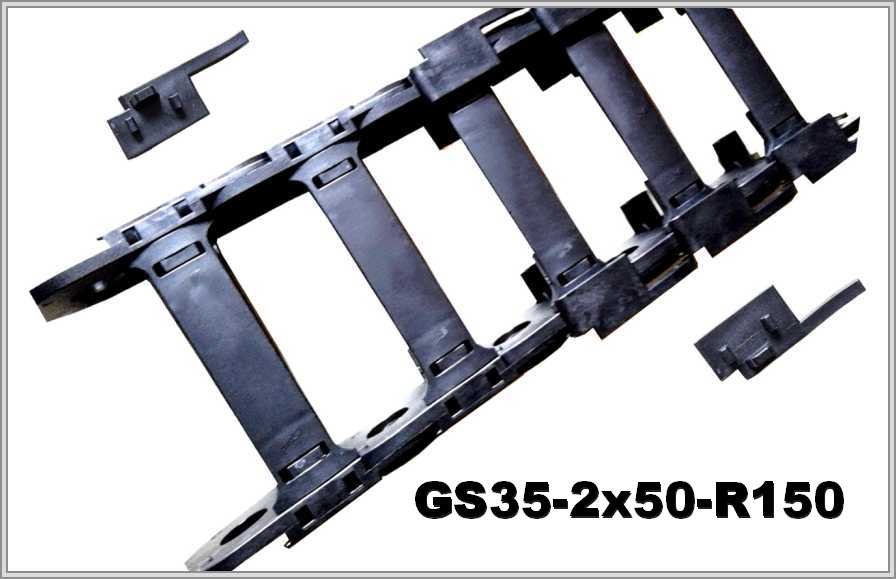

Кабелеукладчик GS35-2x50-R150: открытая цепь из полиамида, R 150 мм
Размеры GS35-2x50-R150
Размеры GS35-2x50-R150: внутренняя высота 35 мм, внутренняя ширина 50 мм, внешняя высота 58 мм, внешняя ширина 80 мм; радиус изгиба — от 150 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х50 | 58х80 | 150 |
Длина цепи в изгибе и площадь сечения
Длина цепи в изгибе ≈ πR, то есть для R 150 мм — около 471,2 мм. Внутреннее сечение 35 × 50 мм даёт площадь 1750 мм² (высота × ширина).
Конструкция и описание модели
Открытый кабель-канал GS35-2 из полиамида, с усилением вставками особого типа. Защёлки (верхние и нижние мостики) снимают, чтобы уложить кабели управления и питания. Усиливающие вставки можно вставлять в каждый модуль; обслуживать цепь и очищать её, по описанию, удобно. Цепь, как сказано в описании, надёжно защищает электрический кабель или шланги пневмогидравлики от механических повреждений.
Перед заказом GS35-2x50-R150 сверьте радиус: радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля. Сообщите длину перемещения, состав и массу заполнения, положение монтажа и условия работы, а также минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи можно приложить при желании.
