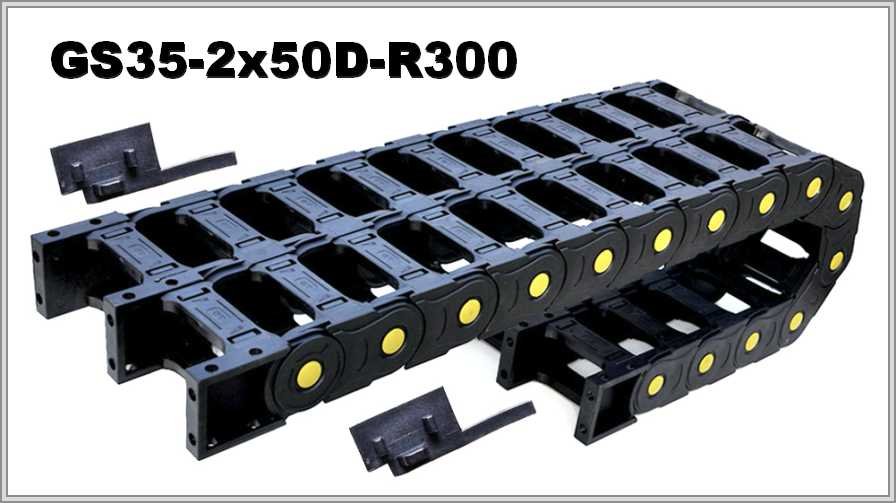

Кабелеукладчик GS35-2x50D-R300
Артикул: WB-002932
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002932 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x50D-R300: открытая двухсекционная цепь, R 300 мм
Размеры из таблицы
У GS35-2x50D-R300 внутренняя высота 35 мм и внутренняя ширина одного модуля 50 мм. Внешняя высота — 58 мм, внешняя ширина сдвоенного модуля — 2А + 45 мм, где А — внутренняя ширина одного модуля. Радиус изгиба указан 300 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х50 | 58х2А+45 | 300 |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота: при R 300 мм и внешней высоте 58 мм это 658 мм. Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: 35 × 50 = 1750 мм².
Описание и подбор
В описании — двухсекционные гибкие кабельные каналы открытого типа из прочного полиамида, модель GS35-2D. Две цепи объединены так, что в каждой можно расположить отдельные группы кабелей управления, питания или пневматические и гидравлические шланги. Верхние и нижние мостики легко отщёлкиваются для полного доступа к уложенным коммуникациям. Цепь в описании названа плавно двигающейся, с гибкой трансмиссией, надёжной и безопасной; электрический кабель и пневмогидравлические шланги она защищает от механических повреждений. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Для GS35-2x50D-R300 напишите длину перемещения цепи, положение монтажа, условия работы, состав и массу заполнения и минимальный радиус самого жёсткого кабеля. Можно приложить фото старой цепи или чертёж.
