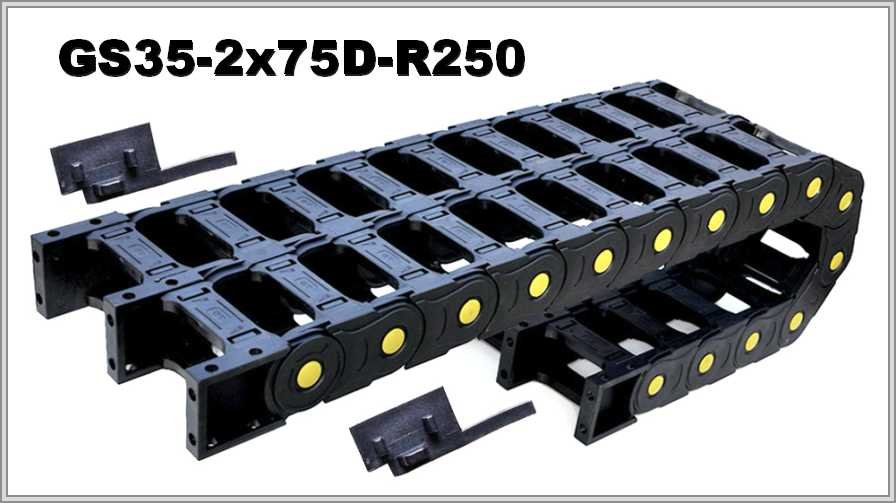

Кабелеукладчик GS35-2x75D-R250
Артикул: WB-002921
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002921 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Открытые |
Полиамидная цепь GS35-2x75D-R250: 35х75 мм на секцию, радиус 250 мм
Внутри и снаружи: GS35-2x75D-R250
Материал GS35-2x75D-R250 — полиамид, исполнение открытое, двухсекционное (двойное). Внутренняя высота 35 мм, внутренняя ширина одного модуля 75 мм; внешняя высота 58 мм, внешняя ширина сдвоенного модуля 2А+45 мм (А — внутренняя ширина); радиус изгиба 250 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2D | 35х75 | 58х2А+45 | 250 |
Сечение 2625 мм² и рабочая площадь 2100 мм²
Площадь сечения одного модуля = высота × ширина: 35 × 75 = 2625 мм². Рабочая площадь при заполнении 80 % — 2100 мм².
Что сказано в описании GS35-2x75D-R250
Описание: двухсекционная открытая цепь из прочного полиамида; в каждой из двух цепей можно уложить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Возможно усиление специальными пластинами и вставками. Верхние и нижние мостики легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям. В описании сказано: кабели, газовые и жидкостные шланги не движутся относительно друг друга, поэтому механический износ исключён.
Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS35-2x75D-R250 укажите длину перемещения, состав и массу заполнения каждой из двух секций, допустимый радиус самого жёсткого кабеля, положение монтажа, условия работы; чертёж или фото старой цепи — при желании.
