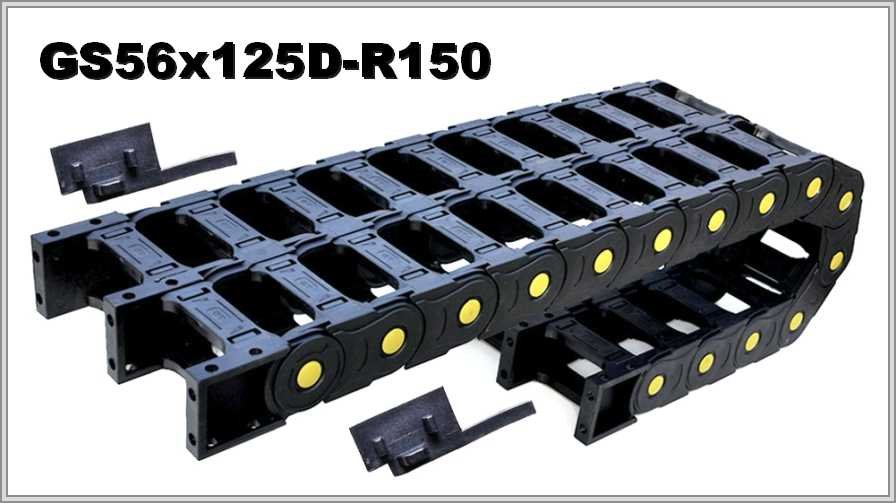

Кабелеукладчик GS56-2x125D-R150

Name: GS56-2x125D-R150
Brand: WorldBelt
SKU: WB-003195

Артикул: WB-003195

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS56-2x125D-R150 — открытая двухсекционная цепь, полиамид, серия GS; внутренняя ширина каждого модуля 125 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-003195
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	150
Внешняя высота, мм:	94
Число секций:	2
Раздел:	Открытые

Двухсекционный кабелеукладчик GS56-2x125D-R150: радиус 150 мм, полиамид

Таблица размеров GS56-2x125D-R150

Таблица для GS56-2x125D-R150: радиус изгиба 150 мм; внутренний размер одного модуля 56х125 мм (высота х ширина); внешний размер сдвоенного модуля — 94 мм по высоте и 2А+63 мм по ширине, где А — внутренняя ширина одного модуля.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS56-2D	56х125мм	94х2А+63мм	150мм

Высота петли и площадь сечения

Под изгиб с радиусом 150 мм отводят петлю высотой около 394 мм: 2 × 150 + 94 (внешняя высота) ≈ 394. Площадь сечения одного модуля (высота × ширина) — 7000 мм²: 56 × 125. Сечение цепи подбирают под жгут с запасом и разделителями.

GS56-2x125D-R150 — схема конструкции

GS56-2x125D-R150 — виды концевого крепления

Конструкция по описанию

GS56-2x125D-R150 — двойные открытые гибкие кабельные каналы из полиамида. Опция усиления — специальные вставки. Каждая из двух цепей вмещает отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Отсутствие движения кабелей и шлангов относительно друг друга, как сказано в описании, исключает механический износ.

Подбирая GS56-2x125D-R150, проверьте условие: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля (у GS56-2x125D-R150 — 150 мм). Для заявки понадобятся длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. При желании можно приложить фото старой цепи или чертёж.
