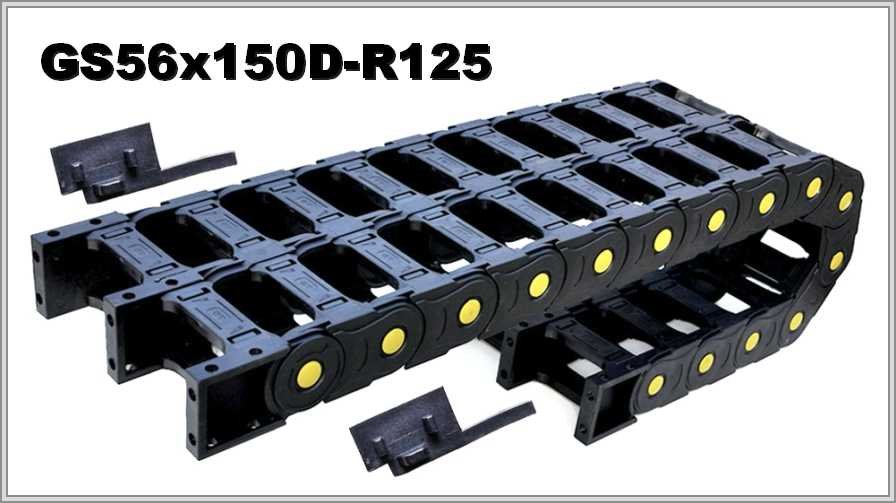

Кабелеукладчик GS56-2x150D-R125

Name: GS56-2x150D-R125
Brand: WorldBelt
SKU: WB-003188

Артикул: WB-003188

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS56-2x150D-R125 из полиамида, открытый, две секции по 150 мм внутренней ширины; внутренняя высота 56 мм, радиус изгиба 125 мм.

Характеристики

Артикул:	WB-003188
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	125
Внешняя высота, мм:	94
Число секций:	2
Раздел:	Открытые

Полиамидная открытая цепь GS56-2x150D-R125: модуль 56х150 мм

Размеры и радиус изгиба

Радиус изгиба GS56-2x150D-R125 — 125 мм (в описании: не менее 125 мм на изгибе). Внутренние размеры одного модуля: высота 56 мм, ширина 150 мм. Внешняя высота 94 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина).

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS56-2D	56х150мм	94х2А+63мм	125мм

Высота петли и длина цепи

Длина цепи в изгибе ≈ πR: 392,7 мм при радиусе 125 мм. Высота петли ≈ 2R + внешняя высота, то есть 344 мм при внешней высоте 94 мм.

GS56-2x150D-R125 — схема конструкции

GS56-2x150D-R125 — виды концевого крепления

Секции, вставки и доступ

Модель GS56-2D выполнена из полиамида как двойной открытый канал с опцией усиления вставками. Отдельные группы кабелей управления, питания либо пневматических и гидравлических шлангов размещают в каждой из двух цепей. Чтобы получить полный доступ к уложенным коммуникациям, отщёлкивают верхние и нижние крышки; обслуживание и очистка цепи описаны как лёгкие.

При подборе GS56-2x150D-R125 радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке нужны длина перемещения, состав и масса заполнения, положение монтажа и условия работы; чертёж или фото старой цепи приложите, если хотите.
