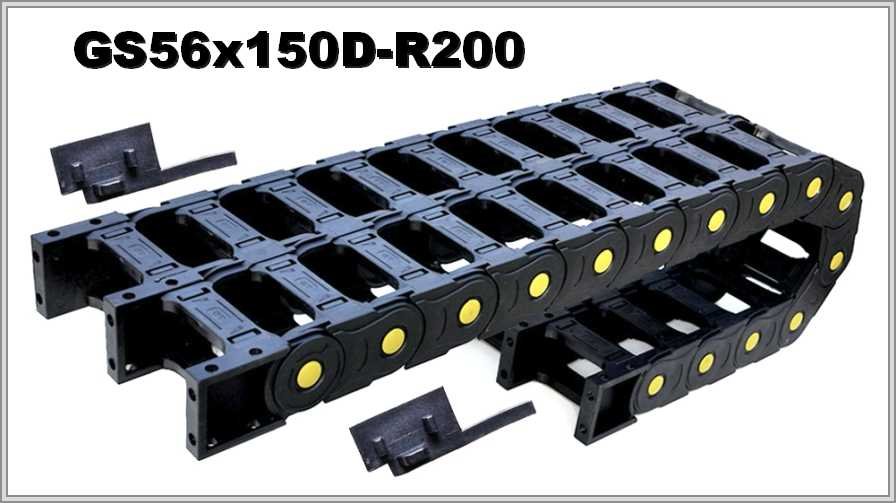

Кабелеукладчик GS56-2x150D-R200

Name: GS56-2x150D-R200
Brand: WorldBelt
SKU: WB-003203

Артикул: WB-003203

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, полиамид: GS56-2x150D-R200 — открытая двойная цепь, внутри каждого модуля 56 × 150 мм, радиус 200 мм.

Характеристики

Артикул:	WB-003203
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	200
Внешняя высота, мм:	94
Число секций:	2
Раздел:	Открытые

GS56-2x150D-R200 — двухсекционный кабелеукладчик: модуль 56х150 мм, R 200 мм

Числа из таблицы GS56-2x150D-R200

Для GS56-2x150D-R200 таблица даёт: внутренняя высота 56, внутренняя ширина одного модуля 150, внешняя высота 94, радиус изгиба 200 (в мм); внешняя ширина сдвоенного модуля записана как 2А+63, где А — внутренняя ширина.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS56-2D	56х150мм	94х2А+63мм	200мм

Длина цепи в изгибе и рабочая площадь: GS56-2x150D-R200

По формуле длины цепи в изгибе (πR) при R = 200 мм выходит около 628,3 мм. Доля 80 % от сечения модуля — рабочая площадь 6720 мм².

GS56-2x150D-R200 — схема конструкции

GS56-2x150D-R200 — виды концевого крепления

Описание GS56-2x150D-R200 и подбор

GS56-2x150D-R200 — двойной открытый канал из прочного полиамида с опцией усиления вставками; в описании сказано, что в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматических и гидравлических шлангов. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля; для GS56-2x150D-R200 в описании указан радиус не менее 200 мм на изгибе.

К заявке на GS56-2x150D-R200 добавьте: положение монтажа; состав и массу заполнения; длину перемещения; допустимый радиус самого жёсткого кабеля; условия работы. По желанию приложите фото прежней цепи или чертёж.
