Кабелеукладчик GS56-2x150D-R250
Артикул: WB-003211
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003211 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 94 |
| Число секций: | 2 |
| Раздел: | Открытые |

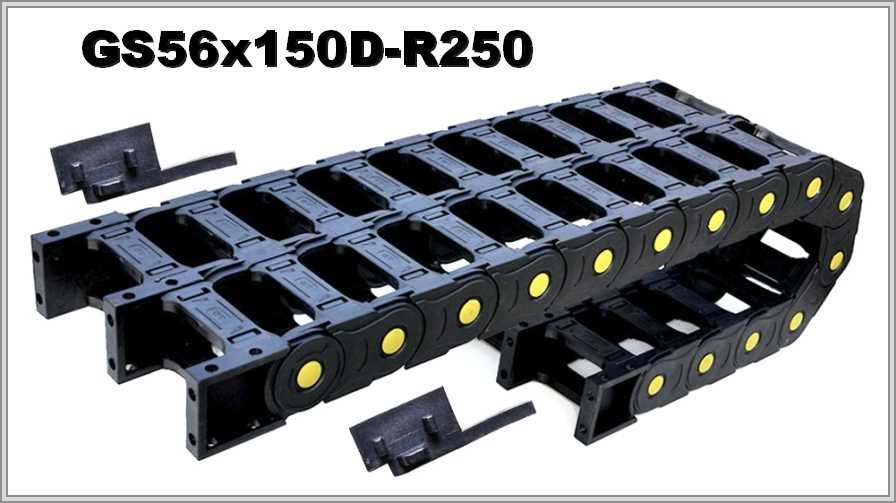

Открытая двухсекционная цепь GS56-2x150D-R250 из полиамида, радиус 250 мм
Внутри и снаружи: GS56-2x150D-R250
По таблице для GS56-2x150D-R250: внутренняя высота 56 мм, внутренняя ширина одного модуля 150 мм; внешняя высота сдвоенного модуля 94 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина одного модуля); радиус изгиба 250 мм.
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS56-2D | 56х150мм | 94х2А+63мм | 250мм |
Петля 594 мм и сечение 8400 мм²
Высота петли ≈ 2R + внешняя высота: при R 250 мм и внешней высоте 94 мм это около 594 мм. Сечение одного модуля 56 × 150 мм даёт площадь 8400 мм² (высота × ширина); для двух секций вместе — 16800 мм².
Описание GS56-2x150D-R250
По описанию, GS56-2x150D-R250 — двойной гибкий кабельный канал открытого типа из прочного полиамида; каналы объединены так, что в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям.
Заявку на GS56-2x150D-R250 составьте по пунктам: длина перемещения; состав и масса заполнения; положение монтажа; условия работы; минимальный радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
