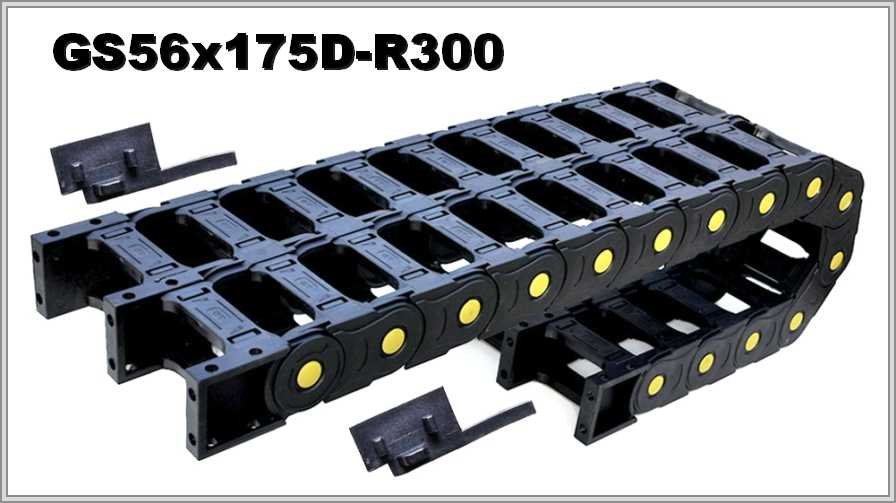

Кабелеукладчик GS56-2x175D-R300

Размеры GS56-2x175D-R300

Для GS56-2x175D-R300 в таблице указано: внутренняя высота 56 мм, внутренняя ширина одного модуля 175 мм, внешняя высота 94 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина), радиус изгиба 300 мм.

Сечение 9800 мм² и две секции: 19600 мм²

Внутреннее сечение одного модуля 56 × 175 мм даёт площадь 9800 мм² (высота × ширина). Площадь двух секций вместе — 19600 мм² (две секции по 9800 мм²).

Описание GS56-2x175D-R300

Описание: двойная открытая цепь из прочного полиамида с опцией усиления специальными вставками; в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются, открывая полный доступ к уложенным коммуникациям. Цепь, как сказано в описании, двигается плавно, имеет гибкую трансмиссию, надёжна и безопасна, а электрический кабель или пневмогидравлические шланги защищены от механических повреждений.

Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS56-2x175D-R300 укажите длину перемещения, состав и массу заполнения каждой из двух секций, допустимый радиус самого жёсткого кабеля, положение монтажа, условия работы; чертёж или фото старой цепи — при желании.
