Кабелеукладчик GS56-2x200D-R250

Name: GS56-2x200D-R250
Brand: WorldBelt
SKU: WB-003213

Артикул: WB-003213

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

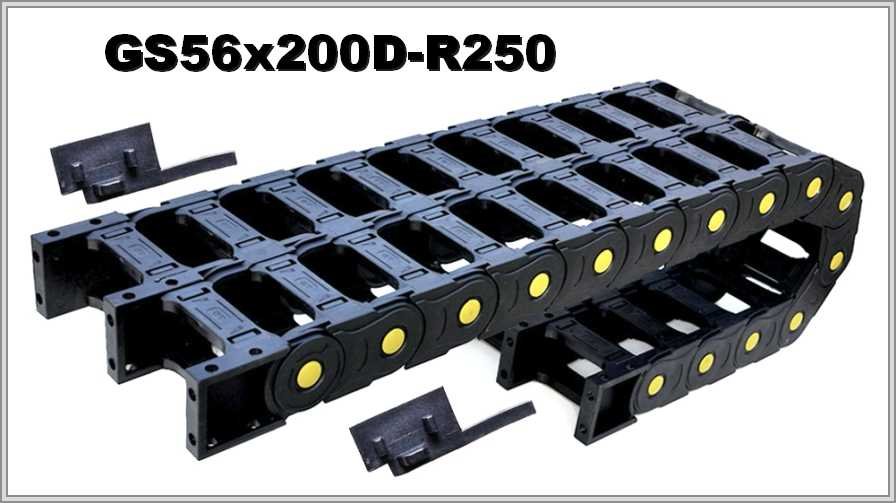

GS56-2x200D-R250: двухсекционная открытая цепь из полиамида, серия GS, внутренняя высота 56 мм, внутренняя ширина одного модуля 200 мм, радиус изгиба 250 мм.

Характеристики

Артикул:	WB-003213
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	200
Радиус изгиба, мм:	250
Внешняя высота, мм:	94
Число секций:	2
Раздел:	Открытые

GS56-2x200D-R250 — двухсекционная открытая цепь, радиус изгиба 250 мм

Размеры и радиус

Внутренний размер одного модуля GS56-2x200D-R250 по таблице — 56х200 мм (высота х ширина). Внешний размер сдвоенного модуля: высота 94 мм, ширина 2А+63 мм, где А — внутренняя ширина модуля. Радиус изгиба — 250 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS56-2D	56х200мм	94х2А+63мм	250мм

Сечение и рабочая площадь

Площадь сечения одного модуля (высота × ширина) — 11200 мм²: 56 × 200. Рабочая площадь сечения при заполнении 80 % составляет 8960 мм². Внутреннее сечение выбирают под жгут кабелей с запасом и разделителями.

GS56-2x200D-R250 — схема конструкции

GS56-2x200D-R250 — виды концевого крепления

Из описания карточки

По описанию, GS56-2x200D-R250 — двойной гибкий кабельный канал открытого типа из полиамида с опцией усиления специальными вставками; в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются, что даёт полный доступ к уложенным коммуникациям. Обслуживать цепь и производить очистку удобно.

Заявка на GS56-2x200D-R250: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи 250 мм не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото старой цепи и чертёж можно приложить при желании.
