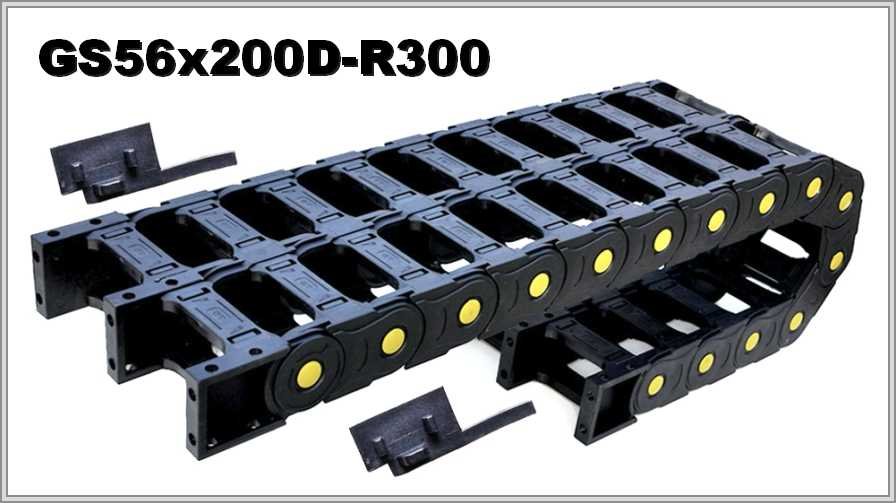

Кабелеукладчик GS56-2x200D-R300

Размеры и радиус изгиба

Таблица для GS56-2x200D-R300: внутренняя высота 56 мм, внутренняя ширина каждого модуля 200 мм; внешняя высота 94 мм, внешняя ширина сдвоенного модуля 2А+63 мм, А — внутренняя ширина. Радиус изгиба — не менее 300 мм. При подборе радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.

Сечение и высота петли

Внутреннее сечение 56 × 200 мм для одного модуля даёт площадь 11200 мм² (высота, умноженная на ширину). Оценка высоты петли — 2R плюс внешняя высота: при R 300 мм и внешней высоте 94 мм это ≈ 694 мм. Сечение подбирают под жгут кабелей с запасом, разделители тоже учитывают.

Описание и конструкция

Секции объединены так, чтобы в каждой из двух цепей расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. В описании сказано: верхние и нижние крышки легко отщёлкиваются, что даёт полный доступ к уложенным коммуникациям; цепь также удобно обслуживать и очищать. В описании названа опция усиления специальными вставками.

Чтобы заказать GS56-2x200D-R300, назовите длину перемещения, положение монтажа, условия работы, состав и массу заполнения, а также минимальный радиус самого жёсткого кабеля. Чертёж или фото старой цепи — при желании.
