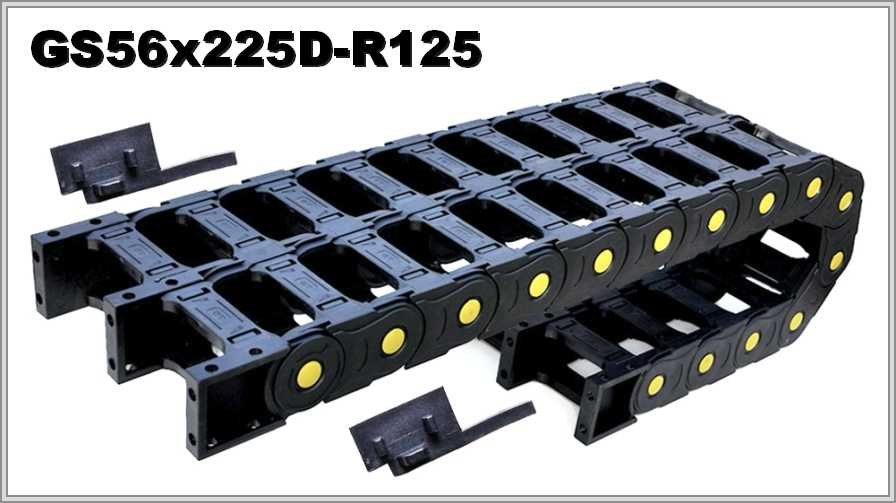

Кабелеукладчик GS56-2x225D-R125

Размеры и радиус изгиба

GS56-2x225D-R125 — двухсекционная открытая цепь из полиамида. Внутренняя высота одного модуля — 56 мм, внутренняя ширина — 225 мм, радиус изгиба — 125 мм. Внешняя высота цепи 94 мм; внешняя ширина сдвоенного модуля — 2А+63 мм, где А — внутренняя ширина одного модуля.

Высота петли и сечение

Высота петли ≈ 2R + внешняя высота: 2 × 125 + 94 = 344 мм. Внутренняя высота × внутренняя ширина одного модуля — 56 × 225 = 12600 мм² площади сечения.

Конструкция и подбор цепи

Двойной открытый канал из полиамида имеет опцию усиления специальными вставками. В каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, а также гидравлические шланги. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям, а цепь, по описанию, удобно обслуживать и очищать. Модули цепи разделяются на отдельные и собираются на нужную длину. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Внутреннее сечение подбирают под жгут с запасом и разделителями.

Для заявки на GS56-2x225D-R125 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
