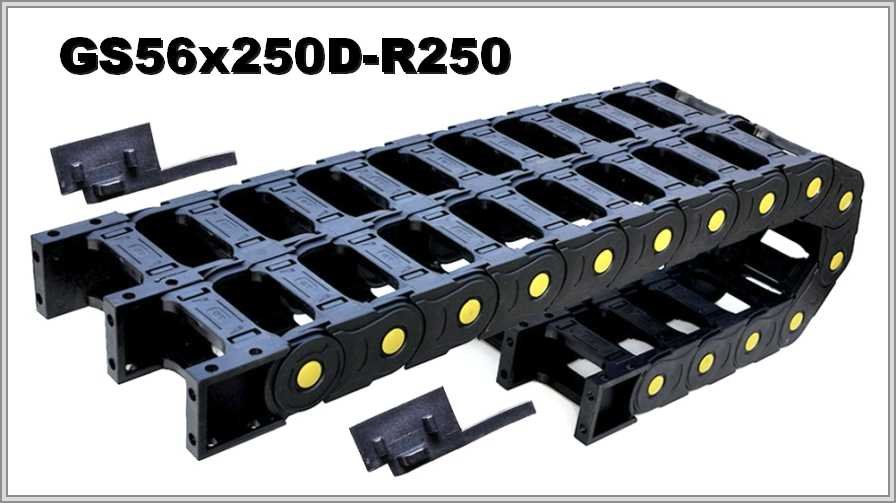

Кабелеукладчик GS56-2x250D-R250

Радиус и размеры

Материал GS56-2x250D-R250 — полиамид, цепь открытая, двухсекционная. Размеры по таблице: внутренняя высота 56 мм, внутренняя ширина каждого из двух модулей 250 мм, внешняя высота 94 мм; внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина). Радиус изгиба — не менее 250 мм.

Длина в изгибе и заполнение

По формуле πR длина цепи в изгибе при радиусе 250 мм составляет около 785,4 мм. Рабочая площадь одного модуля при заполнении 80 % от сечения 56 × 250 мм равна 11200 мм².

Из описания и правил подбора

Цепи объединены так, что в каждой из двух можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Крышки, верхние и нижние, легко отщёлкиваются: коммуникации доступны полностью. По описанию, вложенные кабели могут быть весьма значительными по весу, а цепь рассчитана на большие нагрузки. При подборе GS56-2x250D-R250 допустимый радиус самого жёсткого кабеля сверяют с радиусом цепи (250 мм): цепь не берут с меньшим радиусом.

К заявке на GS56-2x250D-R250 добавьте: условия работы, положение при монтаже, состав заполнения и его массу, длину перемещения, минимально допустимый радиус самого жёсткого кабеля. По желанию — чертёж или снимок цепи, которую заменяют.
