Кабелеукладчик GS56-2x95D-R200

Размеры и радиус изгиба

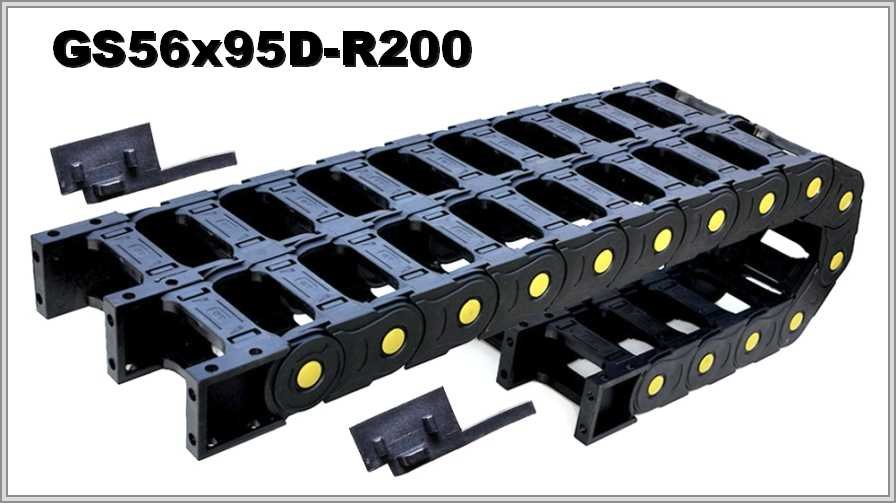

GS56-2x95D-R200 — двухсекционная открытая цепь из полиамида. Внутренняя высота одного модуля — 56 мм, внутренняя ширина — 95 мм, радиус изгиба — 200 мм. Внешняя высота цепи 94 мм; внешняя ширина сдвоенного модуля — 2А+63 мм, где А — внутренняя ширина одного модуля.

Изгиб и заполнение

При R 200 мм длина цепи в изгибе ≈ πR, то есть 628,3 мм. Если заполнить модуль на 80 %, рабочая площадь составит около 4256 мм².

Конструкция и подбор цепи

Двойной канал открытого типа из полиамида с опцией усиления специальными вставками: в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматических и гидравлических шлангов. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям; цепь, по описанию, удобно обслуживать и очищать. В описании энергоцепь из модулей названа лёгкой и подходящей для динамично эксплуатируемого оборудования. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля, сечение — под жгут с запасом и разделителями.

В заявке на GS56-2x95D-R200 назовите длину перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите чертёж или фото прежней цепи.
