Кабелеукладчик GS56-2x95D-R300

Размеры и радиус изгиба

Внутри одного модуля GS56-2x95D-R300 высота 56 мм и ширина 95 мм (внутренняя высота и внутренняя ширина). Снаружи высота 94 мм, а внешняя ширина сдвоенного модуля по таблице — 2А+63 мм, где А — внутренняя ширина. Радиус изгиба 300 мм.

Сечение и рабочая площадь

Сечение одного модуля: внутренняя высота 56 мм × внутренняя ширина 95 мм = 5320 мм². Рабочая площадь при заполнении 80 % — 4256 мм².

Двойная цепь: конструкция и доступ

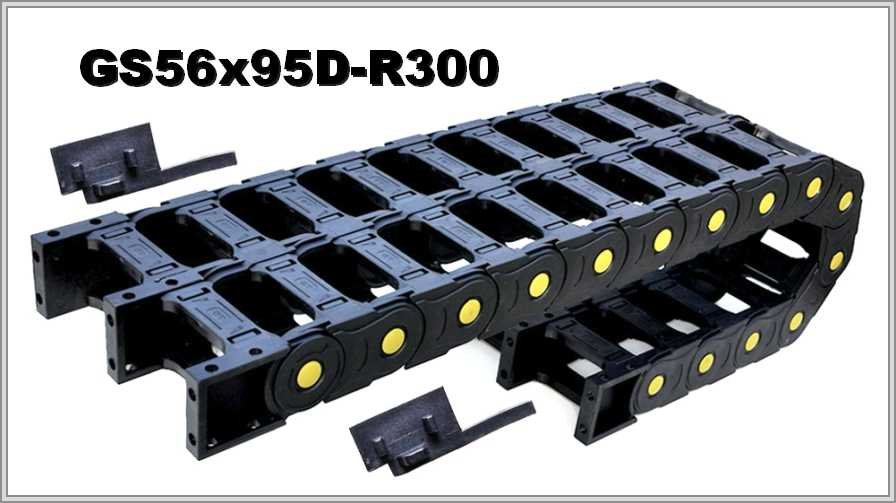

Открытая полиамидная цепь GS56-2x95D-R300 двойная, с опцией усиления вставками. Две цепи объединены так, чтобы в каждой можно было разместить отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов. Верхние и нижние крышки отщёлкиваются, что даёт полный доступ к уложенным коммуникациям; цепь обслуживают и очищают. Согласно описанию, цепь из модулей лёгкая и подходит для динамично эксплуатируемого оборудования.

При большой длине хода учитывают свободнонесущую длину и опоры. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS56-2x95D-R300 укажите длину перемещения, состав и массу заполнения, положение монтажа, условия работы; фото старой цепи или чертёж можно приложить.
