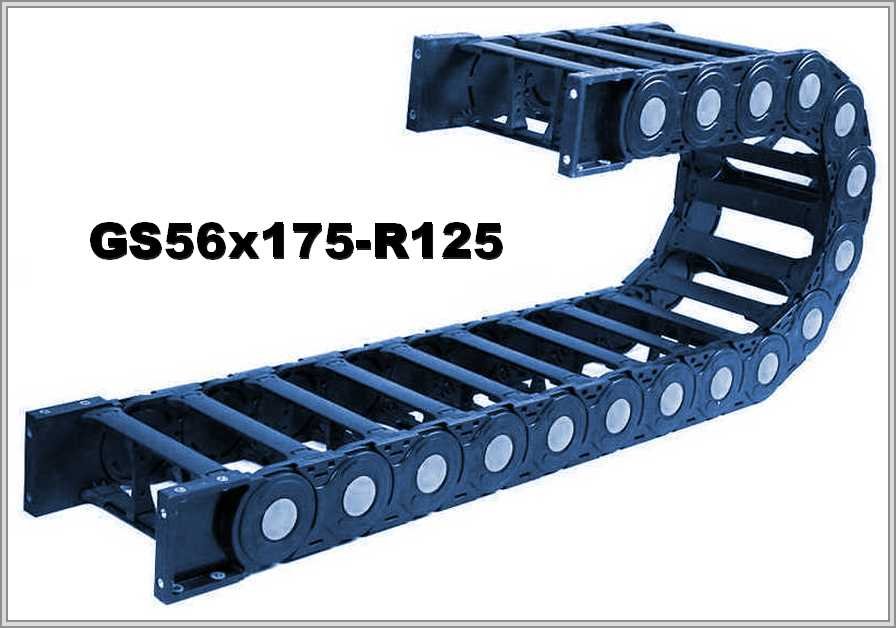

Кабелеукладчик GS56x175-R125
Артикул: WB-002943
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002943 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 217 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS56x175-R125: открытая цепь из полиамида, R 125 мм
Размеры и радиус изгиба
У GS56x175-R125 внутренняя высота — 56 мм, внутренняя ширина — 175 мм. Внешняя высота — 94 мм, внешняя ширина — 217 мм. Радиус изгиба — 125 мм. Внутри должно поместиться заполнение с запасом и разделителями. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS56 | 56х175 | 94х217 | 125 |
Высота петли и длина цепи в изгибе
Высота петли по формуле 2R + внешняя высота составляет 344 мм (2 × 125 + 94). Длина цепи в изгибе ≈ πR: для радиуса 125 мм — 392,7 мм.
Что сказано в описании
Цепь типа GS56 открытая, из полиамида (нейлона); описание называет её сверхмощной. Верхние и нижние мостики-защёлки снимаются, и тогда внутрь цепи можно уложить кабели управления и питания. Мостики открываются с обеих сторон, загрязнения очищаются очень легко.
Что указать в заявке: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Чертёж или фото старой цепи можно приложить при желании.
