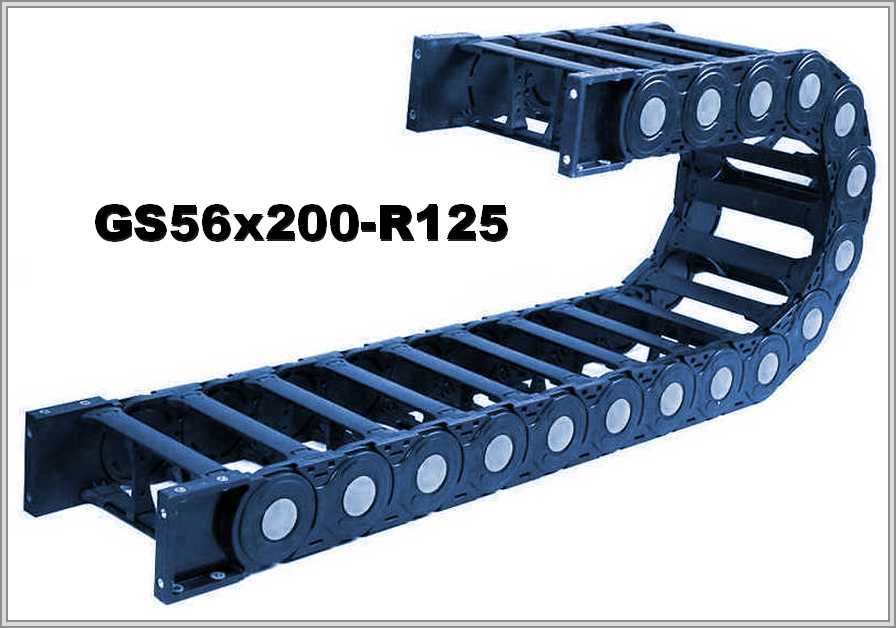

Кабелеукладчик GS56x200-R125

Name: GS56x200-R125
Brand: WorldBelt
SKU: WB-002942

Артикул: WB-002942

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, полиамид: GS56x200-R125 — открытая цепь, внутренняя высота 56 мм, внутренняя ширина 200 мм, радиус 125 мм.

Характеристики

Артикул:	WB-002942
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	200
Радиус изгиба, мм:	125
Внешняя высота, мм:	94
Внешняя ширина, мм:	242
Число секций:	1
Раздел:	Открытые

Полиамидная открытая цепь GS56x200-R125: R 125 мм, внутри 56×200 мм

Радиус и размеры GS56x200-R125

У GS56x200-R125 минимальный радиус изгиба 125 мм. Внутренняя высота — 56 мм, внутренняя ширина — 200 мм; внешняя высота — 94 мм, внешняя ширина — 242 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS56	56х200	94х242	125

Петля 344 мм и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: при R 125 мм и внешней высоте 94 мм это около 344 мм. Длина цепи в изгибе ≈ πR, то есть около 392,7 мм при R 125 мм.

GS56x200-R125 — схема конструкции

GS56x200-R125 — виды концевого крепления

Что сказано в описании GS56x200-R125 и как подбирать

Описание GS56x200-R125: гибкий открытый кабель-канал из полиамида (нейлона) сверхмощного типа GS56. Верхние и нижние мостики-защёлки легко снять, и тогда внутрь цепи можно уложить кабели управления и питания; обслуживание модулей и очистку тоже легко производить. В описании также сказано: конструкция модулей лёгкая и уникальная, а энергоцепь предусмотрена для работы на активно эксплуатируемом оборудовании. Если самый жёсткий кабель не допускает изгиб по радиусу 125 мм, цепь GS56x200-R125 не подойдёт.

Для подбора GS56x200-R125 сообщите условия работы, длину перемещения, положение монтажа, что укладывается в цепь и сколько это весит, а также допустимый радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
