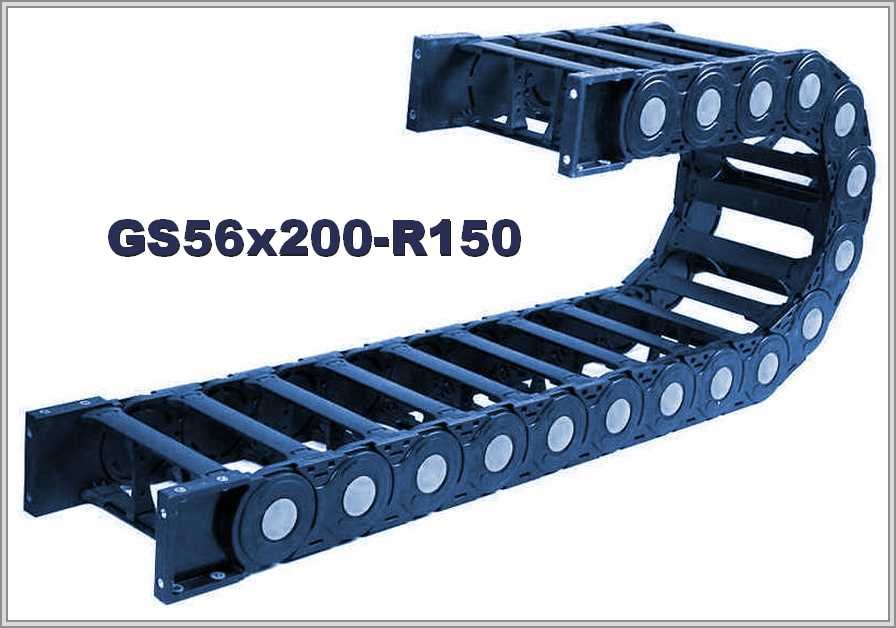

Кабелеукладчик GS56x200-R150
Артикул: WB-002948
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002948 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 242 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS56x200-R150: открытая цепь, радиус изгиба 150 мм
Размеры GS56x200-R150
У GS56x200-R150 внутренняя высота 56 мм, внутренняя ширина 200 мм, внешняя высота 94 мм, внешняя ширина 242 мм. Минимальный радиус изгиба — 150 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS56 | 56х200 | 94х242 | 150 |
Высота петли и длина цепи
Высота петли ≈ 2R + внешняя высота: 2 × 150 + 94 ≈ 394 мм. Длина цепи в изгибе ≈ πR; при радиусе 150 мм это 471,2 мм.
Конструкция и доступ к кабелям
GS56x200-R150 — гибкий открытый кабель-канал из полиамида (нейлона) типа GS56. Мостики-защёлки, верхние и нижние, легко снимаются, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистку легко производить. Конструкция модулей лёгкая и уникальная. Энергоцепь предусмотрена для работы на активно эксплуатируемом оборудовании.
Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Для GS56x200-R150 укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
