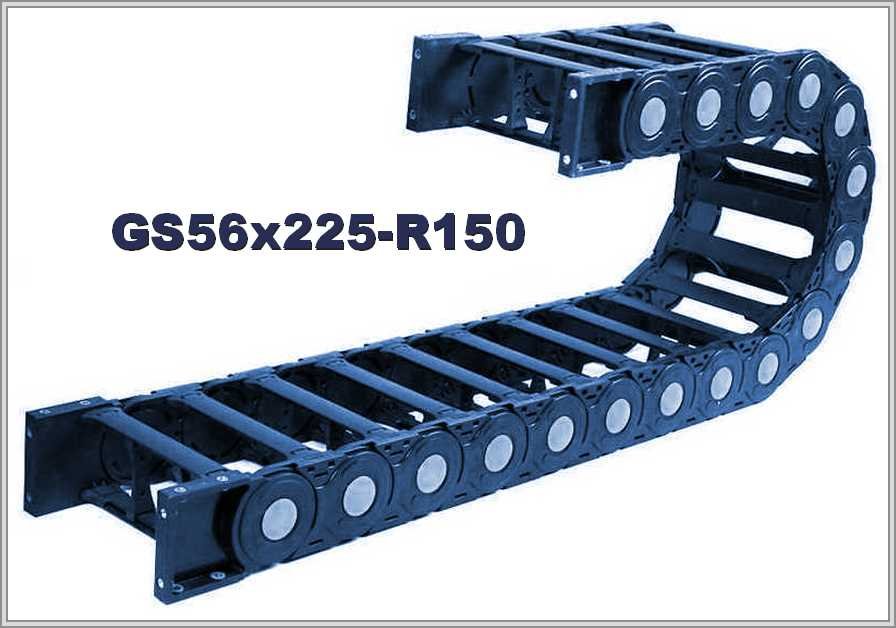

Кабелеукладчик GS56x225-R150

Name: GS56x225-R150
Brand: WorldBelt
SKU: WB-002949

Артикул: WB-002949

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, полиамид: GS56x225-R150 — открытая цепь, внутренняя ширина 225 мм, радиус 150 мм.

Характеристики

Артикул:	WB-002949
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	225
Радиус изгиба, мм:	150
Внешняя высота, мм:	94
Внешняя ширина, мм:	267
Число секций:	1
Раздел:	Открытые

Полиамидный кабелеукладчик GS56x225-R150: радиус изгиба 150 мм

Размеры GS56x225-R150

Обозначение GS56x225-R150: серия GS, материал — полиамид, цепь открытая. По таблице внутренняя высота 56 мм, внутренняя ширина 225 мм, внешняя высота 94 мм, внешняя ширина 267 мм; радиус изгиба 150 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS56	56х225	94х267	150

Петля и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: 2 × 150 + 94 = 394 мм. Длина цепи в изгибе ≈ πR; для радиуса 150 мм это 471,2 мм.

GS56x225-R150 — схема конструкции

GS56x225-R150 — виды концевого крепления

Описание GS56x225-R150 и подбор

Мостики-защёлки, верхние и нижние, легко снять; тогда кабели управления и питания укладывают внутрь цепи. Обслуживание модулей и очистку, по описанию, легко производить. Согласно описанию, вложенные кабели могут быть весьма значительными по весу, а цепь рассчитана на большие нагрузки. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS56x225-R150 радиус изгиба 150 мм. Открытое исполнение удобно для осмотра и замены линий.

К заявке на GS56x225-R150 добавьте: длину перемещения; что уложено в цепь и сколько это весит; положение монтажа; условия работы; минимальный радиус самого жёсткого кабеля. Фото старой цепи и чертёж — по желанию.
