Кабелеукладчик GS62-2x125D-R150

Name: GS62-2x125D-R150
Brand: WorldBelt
SKU: WB-003227

Артикул: WB-003227

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

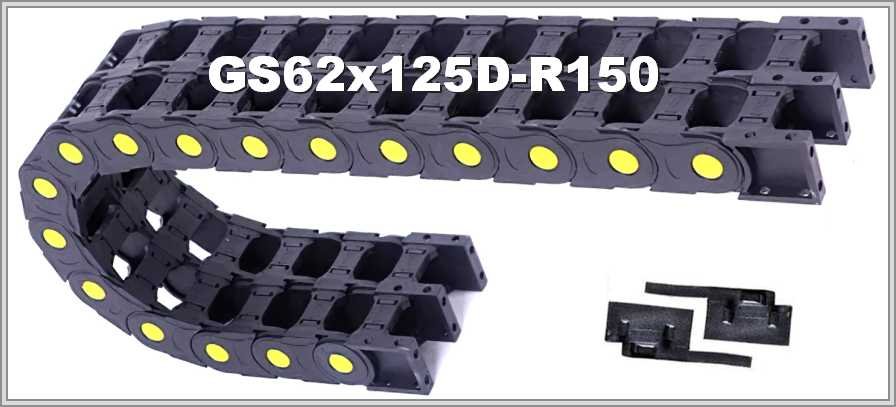

GS62-2x125D-R150: открытая двухсекционная цепь из полиамида серии GS, внутренний размер одного модуля 62 × 125 мм, радиус изгиба не менее 150 мм.

Характеристики

Артикул:	WB-003227
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	125
Радиус изгиба, мм:	150
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Открытые

Двухсекционный кабелеукладчик GS62-2x125D-R150: внутри 62 × 125 мм, R 150 мм

Размеры и радиус изгиба

Таблица для GS62-2x125D-R150: внутренняя высота 62 мм, внутренняя ширина каждого модуля 125 мм; внешняя высота 100 мм, внешняя ширина сдвоенного модуля 2А+63 мм, А — внутренняя ширина. Радиус изгиба — не менее 150 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS62-2D	62х125мм	100х2А+63мм	150мм

Изгиб, сечение и правило подбора

По формуле πR длина цепи в изгибе при R 150 мм составляет ≈ 471,2 мм. Площадь сечения для одного модуля = внутренняя высота × внутренняя ширина: 62 × 125 = 7750 мм². Правило подбора: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля.

GS62-2x125D-R150 — схема конструкции

GS62-2x125D-R150 — виды концевого крепления

Конструкция и внутреннее сечение

В двухсекционной цепи перегородка разделяет секции, и в каждой из них можно уложить свою группу — кабели управления, питания или пневматические, гидравлические шланги. Как сообщает описание, верхние и нижние крышки отщёлкиваются без труда, открывая полный доступ к уложенным коммуникациям, а цепь удобно обслуживать и очищать. В описании конструкция названа простой, лёгкой и эргономичной по объёму. Под жгут берут сечение с запасом и учитывают разделители.

В заявке на GS62-2x125D-R150: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. При желании приложите фото старой цепи либо чертёж.
