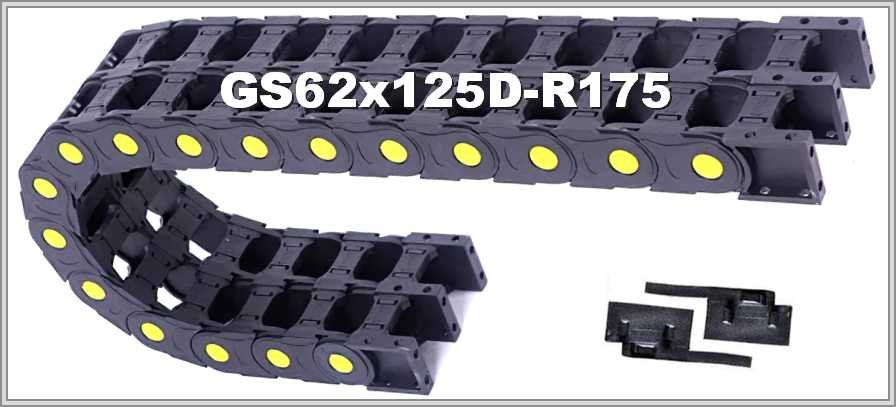

Кабелеукладчик GS62-2x125D-R175

Размеры и радиус изгиба

Размеры GS62-2x125D-R175 по таблице: внутренняя высота одного модуля 62 мм, внутренняя ширина 125 мм, внешняя высота 100 мм. Внешняя ширина сдвоенного модуля равна 2А+63 мм (А — внутренняя ширина одного модуля). Радиус изгиба 175 мм.

Сечение и заполнение

Площадь сечения одного модуля = внутренняя высота × внутренняя ширина: 62 × 125 = 7750 мм². Рабочая площадь одного модуля при заполнении 80 % — около 6200 мм².

Конструкция и подбор цепи

Двойной открытый канал с опцией усиления вставками разделён перегородкой, чтобы в каждой из двух цепей можно было расположить отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Обслуживание и очистка, по описанию, удобны. Конструкция в описании названа простой, лёгкой и эргономичной по объёму. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Сечение подбирают под жгут с запасом и разделителями.

В заявке на GS62-2x125D-R175 назовите длину перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите чертёж или фото прежней цепи.
