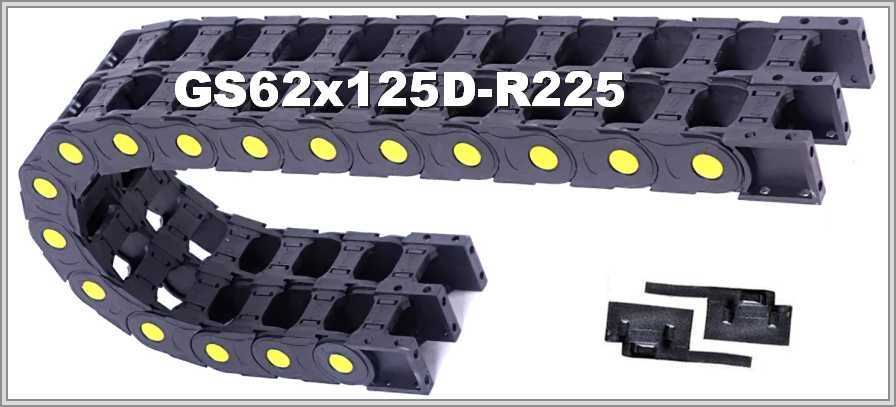

Кабелеукладчик GS62-2x125D-R225
Артикул: WB-003250
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003250 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 100 |
| Число секций: | 2 |
| Раздел: | Открытые |
Полиамидная открытая цепь GS62-2x125D-R225: модуль 62х125 мм
Размеры и радиус изгиба
Радиус изгиба GS62-2x125D-R225 — 225 мм (в описании: не менее 225 мм на изгибе). Внутренние размеры одного модуля: высота 62 мм, ширина 125 мм. Внешняя высота 100 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина).
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS62-2D | 62х125мм | 100х2А+63мм | 225мм |
Петля и сечение
Считаем высоту петли по формуле 2R + внешняя высота: при R 225 мм и внешней высоте 100 мм она ≈ 550 мм. Площадь сечения одного модуля — высота × ширина: 62 × 125 = 7750 мм².
Секции, вставки и доступ
Модель GS62-2D выполнена из полиамида как двойной открытый канал с опцией усиления вставками. Отдельные группы кабелей управления, питания либо пневматических и гидравлических шлангов размещают в каждой из двух цепей. Секции разделены перегородкой. Чтобы получить полный доступ к уложенным коммуникациям, отщёлкивают верхние и нижние крышки; обслуживание и очистка цепи описаны как лёгкие. В описании конструкция названа простой, лёгкой и эргономичной по объёму.
При подборе GS62-2x125D-R225 радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке нужны длина перемещения, состав и масса заполнения, положение монтажа и условия работы; чертёж или фото старой цепи приложите, если хотите.
