Кабелеукладчик GS62-2x150D-R150

Name: GS62-2x150D-R150
Brand: WorldBelt
SKU: WB-003228

Артикул: WB-003228

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS62-2x150D-R150: полиамид, серия GS, двухсекционная открытая цепь, внутри 62 × 150 мм на модуль, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-003228
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	150
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Открытые

Двухсекционный кабелеукладчик GS62-2x150D-R150: полиамид, внутри 62х150 мм

Внутри и снаружи: GS62-2x150D-R150

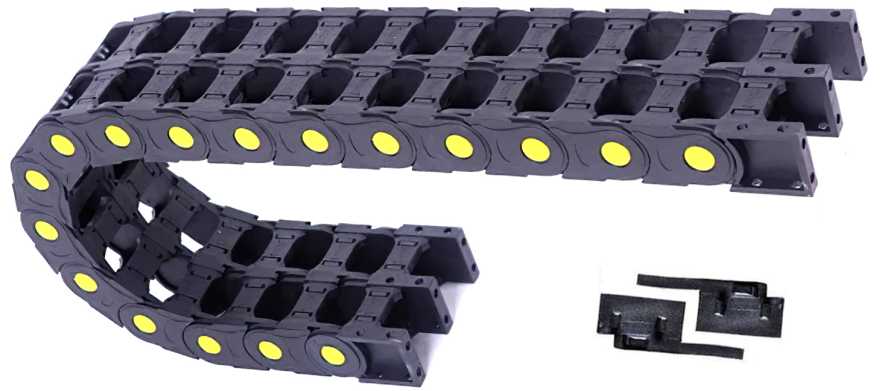

GS62-2x150D-R150 — двойная открытая цепь из полиамида. Внутри каждого модуля 62 мм по высоте и 150 мм по ширине; снаружи высота 100 мм, а ширина сдвоенного модуля — 2А+63 мм, где А — внутренняя ширина одного модуля. Радиус изгиба — 150 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS62-2D	62х150мм	100х2А+63мм	150мм

Сечение модуля и двух секций

Площадь сечения = высота × ширина. Для одного модуля 62 × 150 = 9300 мм², площадь двух секций — 18600 мм².

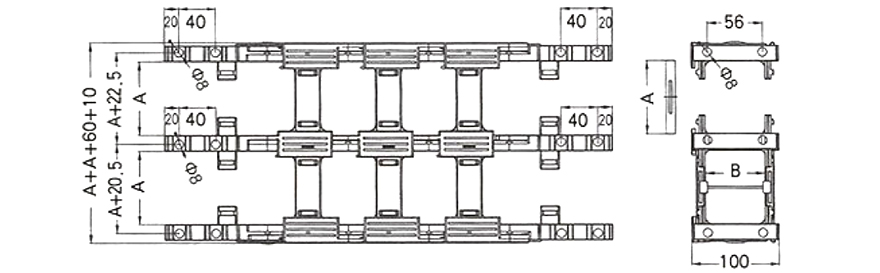

GS62-2x150D-R150 — схема конструкции

GS62-2x150D-R150 — виды концевого крепления

Описание GS62-2x150D-R150 и подбор

Перегородка разделяет цепь на две секции: в каждой можно расположить отдельные группы кабелей управления, питания или пневматических, гидравлических шлангов. Верхние и нижние крышки отщёлкиваются для полного доступа к уложенным коммуникациям. В описании энергоцепь из модулей названа лёгкой и подходящей для работы на динамично эксплуатируемом оборудовании. Открытое исполнение удобно для осмотра и замены линий. Внутреннее сечение подбирают под жгут с запасом и разделителями: у GS62-2x150D-R150 внутри 62 × 150 мм.

Напишите для GS62-2x150D-R150: положение монтажа, условия работы, минимальный радиус самого жёсткого кабеля, длину перемещения, состав и массу заполнения. Чертёж или фото цепи, которую нужно заменить, можно приложить.
