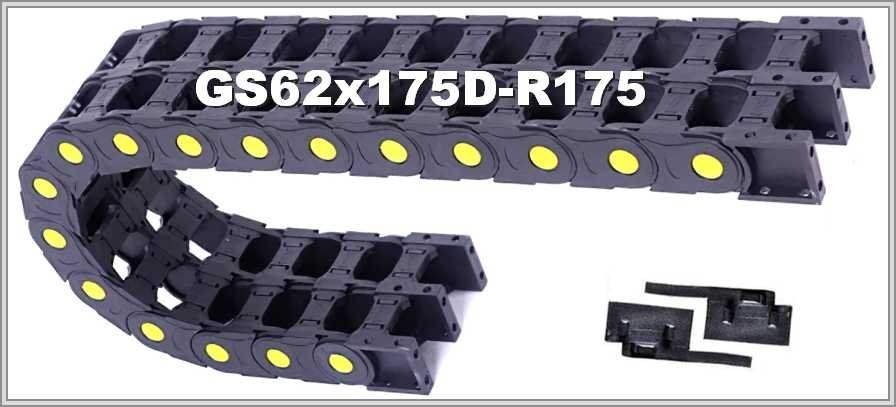

Кабелеукладчик GS62-2x175D-R175
Артикул: WB-003229
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003229 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 100 |
| Число секций: | 2 |
| Раздел: | Открытые |
Кабелеукладчик GS62-2x175D-R175 из полиамида: радиус 175 мм, внутри 62 × 175 мм
Размеры и радиус изгиба
Внутренняя высота одного модуля — 62 мм, внутренняя ширина каждого из двух модулей — 175 мм. Внешняя высота сдвоенного модуля — 100 мм, внешняя ширина — 2А+63 мм, где А — внутренняя ширина одного модуля. Радиус изгиба — не менее 175 мм. Радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS62-2D | 62х175мм | 100х2А+63мм | 175мм |
Сечение и высота петли
Внутреннее сечение 62 × 175 мм для одного модуля даёт площадь 10850 мм² (высота, умноженная на ширину). Высота петли ≈ 2R + внешняя высота: 2 × 175 + 100 = 450 мм.
Описание и конструкция
В двухсекционной цепи перегородка разделяет секции, и в каждой из них можно уложить свою группу — кабели управления, питания или пневматические, гидравлические шланги. Как сообщает описание, верхние и нижние крышки отщёлкиваются без труда, открывая полный доступ к уложенным коммуникациям, а цепь удобно обслуживать и очищать. Есть опция усиления вставками — так сказано в описании. Описание указывает, что относительного движения кабелей, газовых и жидкостных шлангов нет, поэтому механический износ исключён.
Для GS62-2x175D-R175 в заявке укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить.
