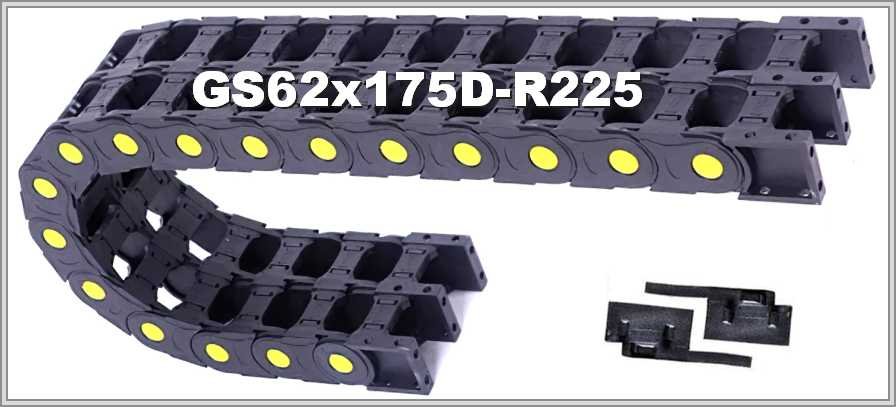

Кабелеукладчик GS62-2x175D-R225
Артикул: WB-003252
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003252 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 100 |
| Число секций: | 2 |
| Раздел: | Открытые |
GS62-2x175D-R225 — двухсекционная полиамидная цепь, радиус 225 мм
Внутри и снаружи: GS62-2x175D-R225
По таблице у GS62-2x175D-R225 внутренняя высота 62 мм и внутренняя ширина одного модуля 175 мм. Внешняя высота сдвоенного модуля — 100 мм, внешняя ширина — 2А+63 мм, где А — внутренняя ширина модуля. Радиус изгиба — 225 мм.
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS62-2D | 62х175мм | 100х2А+63мм | 225мм |
Петля 550 мм и сечение 10850 мм²
Высота петли ≈ 2R + внешняя высота: при R 225 мм и внешней высоте 100 мм это около 550 мм. Площадь сечения одного модуля = высота × ширина: 62 × 175 = 10850 мм²; у двух секций вместе — 21700 мм².
Описание GS62-2x175D-R225 и подбор
По описанию, GS62-2x175D-R225 — открытый гибкий кабельный канал двойного исполнения из полиамида; перегородка разделяет секции, и в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Для полного доступа к уложенным коммуникациям верхние и нижние крышки отщёлкиваются легко; предусмотрена опция усиления вставками. Описание добавляет: кабели, газовые и жидкостные шланги не движутся относительно друг друга, поэтому механический износ исключён. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
В заявке на GS62-2x175D-R225 укажите: положение монтажа, длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, условия работы; при желании — чертёж или фото старой цепи.
