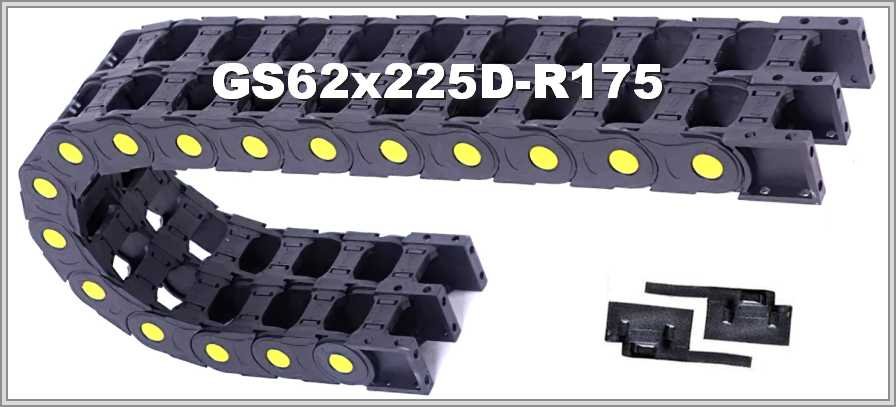

Кабелеукладчик GS62-2x225D-R175

Name: GS62-2x225D-R175
Brand: WorldBelt
SKU: WB-003238

Артикул: WB-003238

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS62-2x225D-R175 — открытая двухсекционная цепь, полиамид, серия GS; внутренняя ширина каждого модуля 225 мм, радиус изгиба 175 мм.

Характеристики

Артикул:	WB-003238
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	225
Радиус изгиба, мм:	175
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Открытые

GS62-2x225D-R175 — двухсекционная открытая цепь, радиус изгиба 175 мм

Таблица размеров GS62-2x225D-R175

Таблица для GS62-2x225D-R175: радиус изгиба 175 мм; внутренний размер одного модуля 62х225 мм (высота х ширина); внешний размер сдвоенного модуля — 100 мм по высоте и 2А+63 мм по ширине, где А — внутренняя ширина одного модуля.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS62-2D	62х225мм	100х2А+63мм	175мм

Площадь сечения 13950 мм² и заполнение 80 %

Площадь сечения одного модуля — высота × ширина; для 62 × 225 мм она равна 13950 мм². При заполнении 80 % рабочая площадь равна 11160 мм². Под жгут кабелей внутреннее сечение берут с запасом, учитывая разделители.

GS62-2x225D-R175 — схема конструкции

GS62-2x225D-R175 — виды концевого крепления

Что сказано в описании

GS62-2x225D-R175 — полиамидный открытый гибкий кабельный канал, двойной: перегородка делит его на две цепи, и в каждой размещают отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Усиление вставками — опция. Цепь, как отмечено в описании, защищает электрический кабель или пневмогидравлические шланги от механических повреждений.

Радиус изгиба 175 мм сопоставляют с допустимым радиусом самого жёсткого кабеля: радиус цепи не берут меньше него. К заявке на GS62-2x225D-R175 добавьте: положение монтажа, условия работы, длину перемещения, состав и массу заполнения, допустимый радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
