Кабелеукладчик GS62-2x250D-R150

Числа из таблицы GS62-2x250D-R150

Размеры GS62-2x250D-R150 по таблице: внутренняя высота 62 мм, внутренняя ширина одного модуля 250 мм; внешняя высота сдвоенного модуля 100 мм, внешняя ширина сдвоенного модуля 2А+63 мм (А — внутренняя ширина одного модуля); радиус изгиба 150 мм.

Площадь сечения GS62-2x250D-R150 и заполнение 80 %

Сечение одного модуля 62 × 250 мм даёт площадь 15500 мм² (высота × ширина); для двух секций вместе — 31000 мм². При заполнении 80 % рабочая площадь одного модуля — 12400 мм².

Описание GS62-2x250D-R150 и подбор

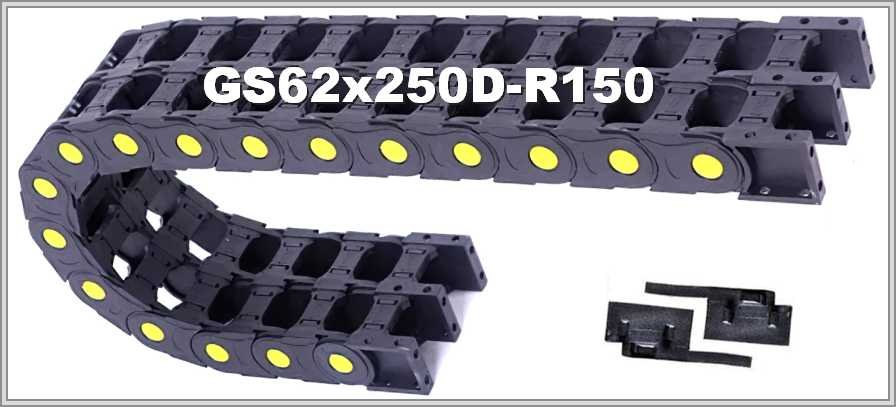

По описанию, GS62-2x250D-R150 — двойной открытый гибкий кабельный канал из полиамида. Он разделён перегородкой, поэтому в каждой из двух цепей можно расположить отдельные группы кабелей управления, питания или пневматические, гидравлические шланги. Крышки, верхние и нижние, легко отщёлкиваются для полного доступа к уложенным коммуникациям; цепь можно обслуживать и очищать. Есть опция усиления вставками. При большой длине хода учитывают свободнонесущую длину и опоры. Если самый жёсткий кабель не допускает изгиб по радиусу 150 мм, цепь GS62-2x250D-R150 не подойдёт.

Чтобы подобрать GS62-2x250D-R150, назовите длину перемещения, положение монтажа, условия работы, состав и массу заполнения и минимальный радиус самого жёсткого кабеля. Если есть чертёж или фото старой цепи, их можно приложить.
