Кабелеукладчик GS62-2x95D-R150
Артикул: WB-003225
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003225 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 95 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 100 |
| Число секций: | 2 |
| Раздел: | Открытые |

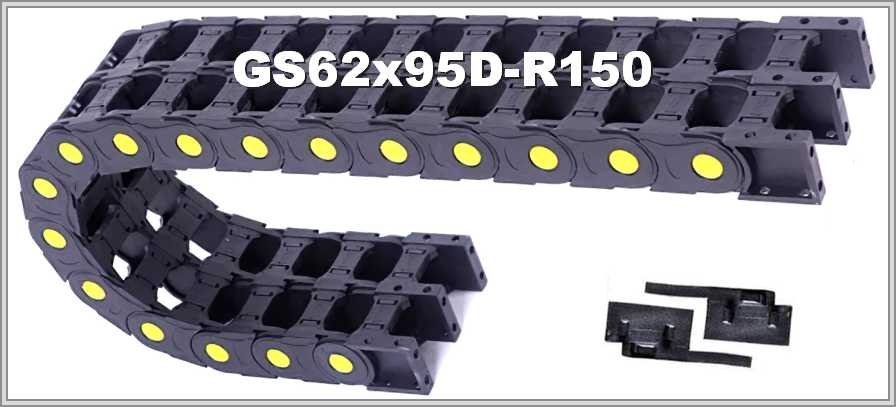

Двойной открытый кабелеукладчик GS62-2x95D-R150: радиус 150 мм, модуль 62х95 мм
Размеры GS62-2x95D-R150
Внутренний размер одного модуля GS62-2x95D-R150 — 62 × 95 мм (высота × ширина). Внешняя высота — 100 мм, внешняя ширина сдвоенного модуля по таблице — 2А+63, где А — внутренняя ширина одного модуля. Радиус изгиба — 150 мм.
| Тип | Внутренний размер одного модуля, ВхШ(А) | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GS62-2D | 62х95мм | 100х2А+63мм | 150мм |
Расчёт петли и сечения: GS62-2x95D-R150
Высота петли ≈ 2R + внешняя высота: при R 150 мм и внешней высоте 100 мм это около 400 мм. Площадь сечения = высота × ширина: 62 × 95 = 5890 мм² у одного модуля и 11780 мм² у двух.
Конструкция и подбор: GS62-2x95D-R150
Двойной открытый канал GS62-2x95D-R150, по описанию, из полиамида и усиливается вставками; две цепи разделены перегородкой, в каждой можно разместить отдельные группы кабелей управления, питания либо пневматических и гидравлических шлангов. Модули цепи GS62-2x95D-R150 разделяются на отдельные и собираются для подбора нужной длины; верхние и нижние крышки легко отщёлкиваются. Радиус цепи GS62-2x95D-R150 — 150 мм; он не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Для GS62-2x95D-R150 в заявке пригодятся: длина перемещения, заполнение (состав и масса), положение монтажа, условия работы и допустимый радиус самого жёсткого кабеля; фото прежней цепи или чертёж — по желанию.
