Кабелеукладчик GS62-2x95D-R400

Name: GS62-2x95D-R400
Brand: WorldBelt
SKU: WB-003273

Артикул: WB-003273

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

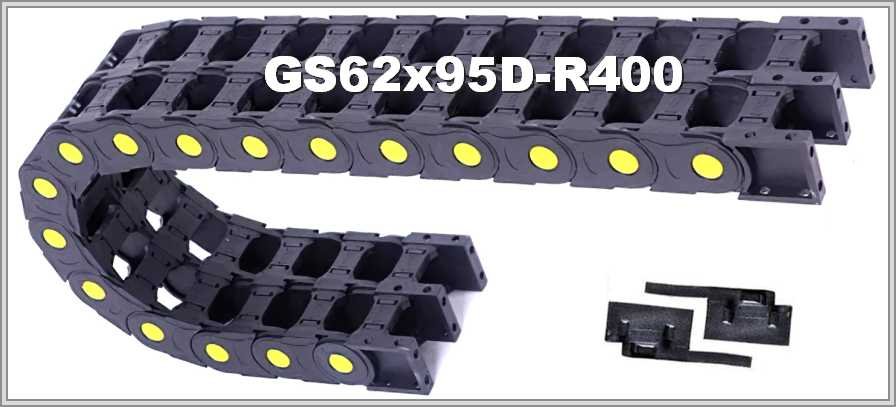

Цепь GS62-2x95D-R400 открытого исполнения из полиамида, двухсекционная: высота петли 900 мм, радиус изгиба 400 мм.

Характеристики

Артикул:	WB-003273
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	95
Радиус изгиба, мм:	400
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Открытые

Открытая двойная цепь GS62-2x95D-R400: радиус изгиба 400 мм

Внутренние и внешние размеры

GS62-2x95D-R400 по таблице: внешняя высота сдвоенного модуля 100 мм, внешняя ширина 2А + 63 мм (А — внутренняя ширина одного модуля); внутренняя высота 62 мм, внутренняя ширина одного модуля 95 мм; радиус изгиба 400 мм.

Тип	Внутренний размер одного модуля, ВхШ(А)	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GS62-2D	62х95мм	100х2А+63мм	400мм

Петля и сечение

Для радиуса 400 мм и внешней высоты 100 мм высота петли ≈ 2R + внешняя высота, то есть 900 мм. Умножив внутреннюю высоту 62 мм на внутреннюю ширину 95 мм, получают площадь сечения одного модуля: 5890 мм².

GS62-2x95D-R400 — схема конструкции

GS62-2x95D-R400 — виды концевого крепления

Что сказано в описании и как подбирать

Верхние и нижние крышки легко отщёлкиваются, и все уложенные коммуникации становятся полностью доступны. Две цепи объединены так, что в каждой можно расположить свою группу: кабели управления, питания либо пневматические и гидравлические шланги. Секции цепи разделены перегородкой. Допустимый радиус самого жёсткого кабеля задаёт нижнюю границу радиуса цепи: цепь с меньшим радиусом не берут. В описании сказано, что модули цепи разделяются на отдельные и собираются для подбора нужной длины.

Данные для подбора GS62-2x95D-R400: состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; длина перемещения; условия работы. Чертёж или фото старой цепи можно приложить при желании.
