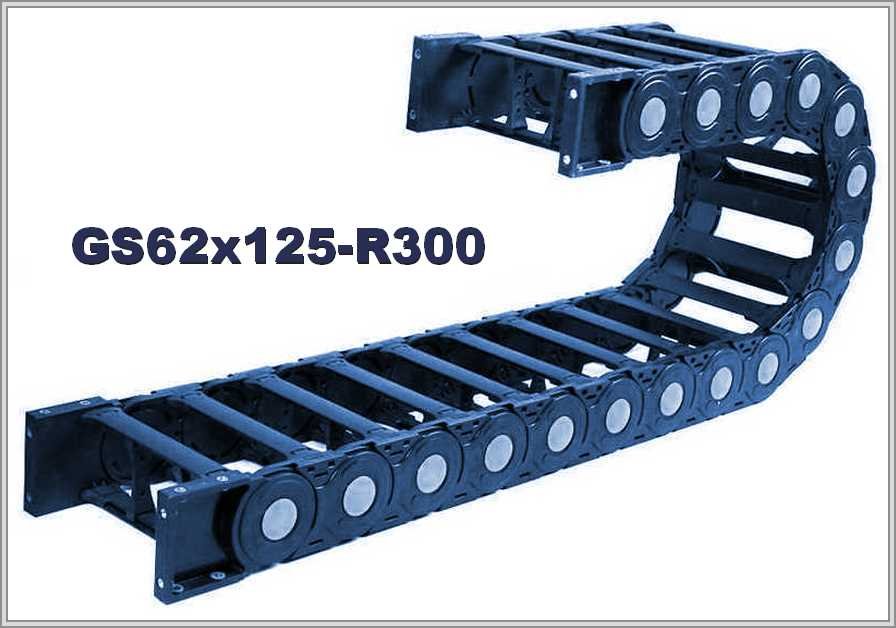

Кабелеукладчик GS62x125-R300
Артикул: WB-002999
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002999 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 168 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS62x125-R300: полиамид, внутренняя ширина 125 мм
Размеры и радиус изгиба
GS62x125-R300 — открытая цепь из полиамида. Внутренняя высота 62 мм, внутренняя ширина 125 мм, внешняя высота 100 мм, внешняя ширина 168 мм. Минимальный радиус изгиба — 300 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS62 | 62х125мм | 100х168мм | 300мм |
Сечение и заполнение
Внутренняя высота × внутренняя ширина — 62 × 125 = 7750 мм² площади сечения. Если заполнить сечение на 80 %, рабочая площадь составит около 6200 мм².
Конструкция и подбор цепи
Мостики-защёлки (верхние и нижние) можно легко снять, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистка, как отмечено в описании, выполняются легко. В описании названа лёгкая конструкция модулей; энергоцепь предусмотрена для активно эксплуатируемого оборудования. Внутреннее сечение подбирают под жгут с запасом и разделителями, а радиус цепи — не меньше допустимого радиуса самого жёсткого кабеля. Для большой длины хода нужен учёт свободнонесущей длины и опор.
В заявке на GS62x125-R300 назовите длину перемещения, что уложено в цепь и сколько это весит, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите чертёж или фото прежней цепи.
