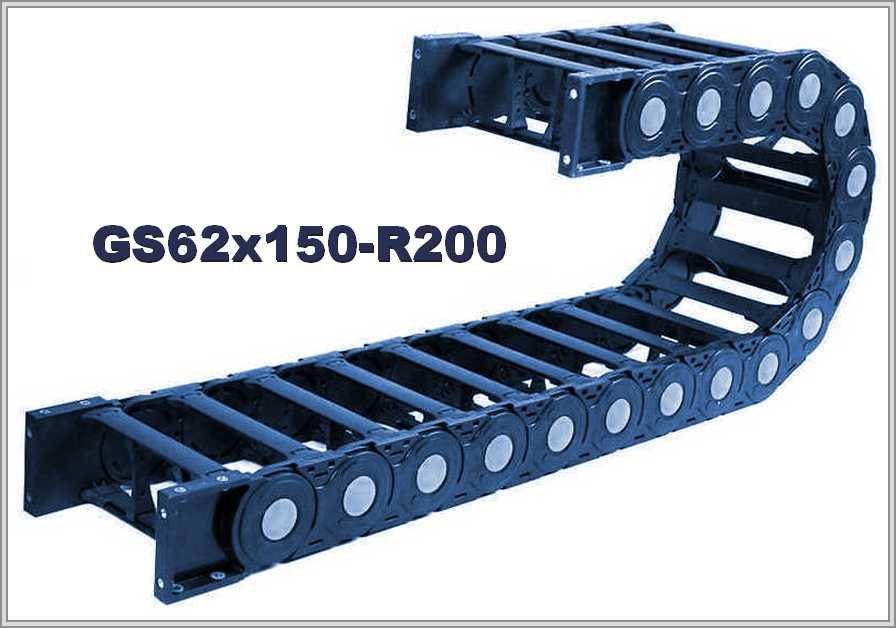

Кабелеукладчик GS62x150-R200

Name: GS62x150-R200
Brand: WorldBelt
SKU: WB-002982

Артикул: WB-002982

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, полиамид: GS62x150-R200 — открытая цепь, внутренняя высота 62 мм, внутренняя ширина 150 мм, радиус 200 мм.

Характеристики

Артикул:	WB-002982
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	200
Внешняя высота, мм:	100
Внешняя ширина, мм:	193
Число секций:	1
Раздел:	Открытые

GS62x150-R200 — кабелеукладчик из полиамида, радиус изгиба 200 мм

Внутри и снаружи: GS62x150-R200

По таблице для GS62x150-R200: внутренняя высота 62 мм, внутренняя ширина 150 мм; внешняя высота 100 мм, внешняя ширина 193 мм; радиус изгиба 200 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS62	62х150мм	100х193мм	200мм

Петля 500 мм и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: при R 200 мм и внешней высоте 100 мм это около 500 мм. Длина цепи в изгибе оценивается по формуле πR: при радиусе 200 мм это около 628,3 мм.

GS62x150-R200 — схема конструкции

GS62x150-R200 — виды концевого крепления

Что сказано в описании GS62x150-R200 и как подбирать

По описанию, GS62x150-R200 — сверхмощный гибкий открытый кабель-канал из полиамида (нейлона) типа GS62. Защёлкивающиеся мостики, верхние и нижние, легко снять, и тогда внутрь цепи можно уложить кабели управления и питания; обслуживание модулей и очистка тоже легки. Кроме того, по описанию, мостики предусмотрено открывать с обеих сторон, а загрязнения очищаются очень легко. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS62x150-R200 радиус изгиба 200 мм.

Заявку на GS62x150-R200 составьте по пунктам: длина перемещения; состав и масса заполнения; положение монтажа; условия работы; минимальный радиус самого жёсткого кабеля. Чертёж или фото прежней цепи можно приложить при желании.
