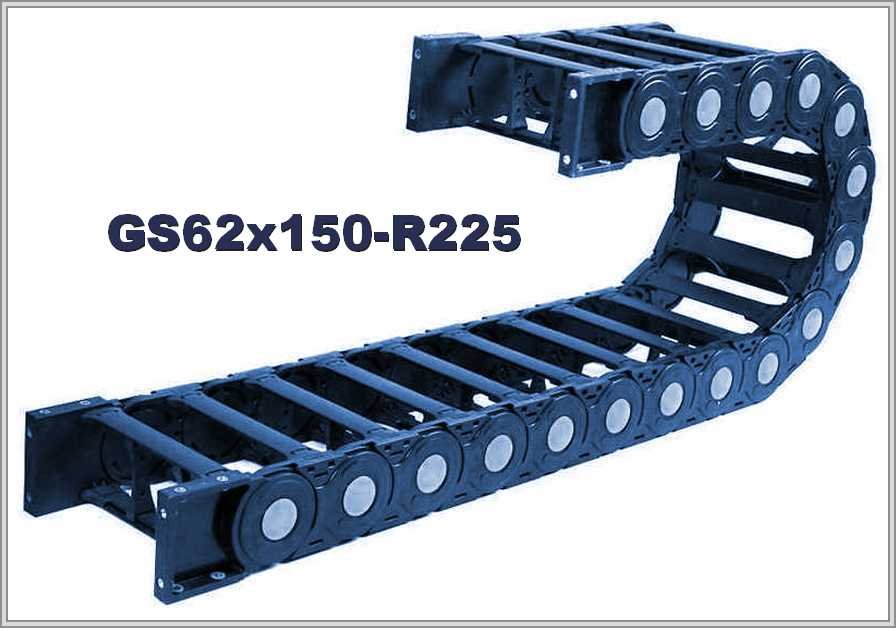

Кабелеукладчик GS62x150-R225

Name: GS62x150-R225
Brand: WorldBelt
SKU: WB-002988

Артикул: WB-002988

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS62x150-R225 из полиамида: открытый тип, внутри 62 × 150 мм, радиус изгиба от 225 мм.

Характеристики

Артикул:	WB-002988
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	225
Внешняя высота, мм:	100
Внешняя ширина, мм:	193
Число секций:	1
Раздел:	Открытые

GS62x150-R225 — кабелеукладчик из полиамида, радиус 225 мм

Размеры по таблице

Внутренний размер GS62x150-R225 — 62 × 150 мм (высота × ширина), внешний — 100 × 193 мм. Минимальный радиус изгиба составляет 225 мм.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS62	62х150мм	100х193мм	225мм

Сечение и заполнение

Площадь сечения = высота × ширина: 62 × 150 = 9300 мм². При заполнении на 80 % рабочая площадь — 7440 мм².

GS62x150-R225 — схема конструкции

GS62x150-R225 — виды концевого крепления

Описание и подбор цепи

GS62x150-R225 — гибкий открытый кабель-канал из полиамида (нейлона), в описании — сверхмощный. Защёлкивающиеся мостики, верхние и нижние, снимаются, и внутрь цепи укладывают кабели управления и питания. Мостики открываются с обеих сторон; загрязнения, как сказано в описании, очищаются очень легко. При подборе радиус цепи выбирают не меньше допустимого радиуса самого жёсткого кабеля. Под жгут оставляют запас по внутреннему сечению и учитывают разделители. При длинном ходе учитывают свободнонесущую длину и опоры.

В заявке на GS62x150-R225 назовите длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. Приложить фото старой цепи или чертёж можно при желании.
