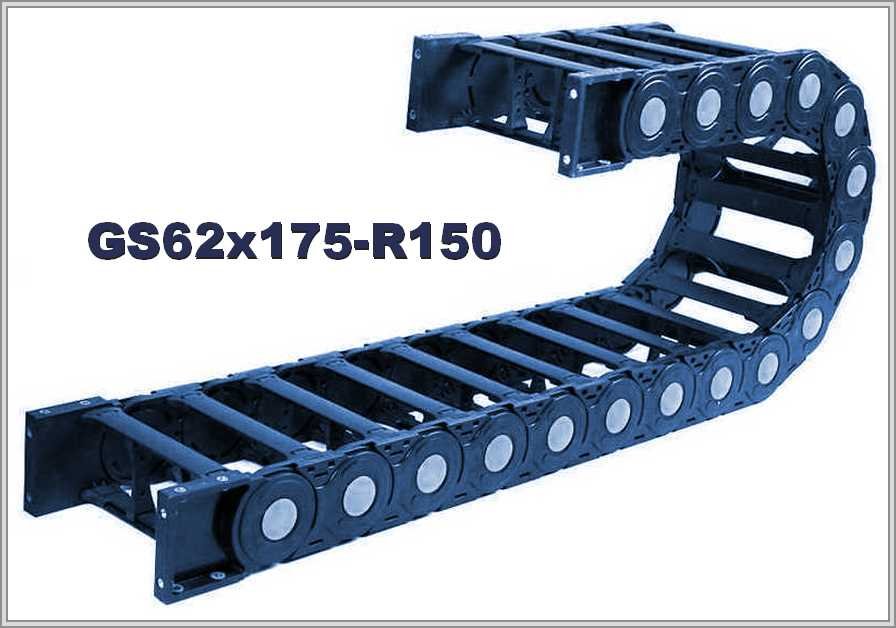

Кабелеукладчик GS62x175-R150

Name: GS62x175-R150
Brand: WorldBelt
SKU: WB-002972

Артикул: WB-002972

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Открытый полиамидный кабелеукладчик GS62x175-R150 с внутренним сечением 62х175 мм, внешней высотой 100 мм и радиусом изгиба 150 мм.

Характеристики

Артикул:	WB-002972
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	175
Радиус изгиба, мм:	150
Внешняя высота, мм:	100
Внешняя ширина, мм:	218
Число секций:	1
Раздел:	Открытые

Полиамидная цепь GS62x175-R150: сечение 62х175 мм, радиус 150 мм

Внутри и снаружи: GS62x175-R150

Для GS62x175-R150 в таблице указано: внутренняя высота 62 мм, внутренняя ширина 175 мм, внешняя высота 100 мм, внешняя ширина 218 мм, радиус изгиба 150 мм. Материал — полиамид, цепь открытая.

Тип	Внутренние размеры, ВхШ (А)	Внешние размеры, ВхН	Радиус изгиба
GS62	62х175мм	100х218мм	150мм

Петля 400 мм и сечение 10850 мм²

Высота петли ≈ 2R + внешняя высота: при R 150 мм и внешней высоте 100 мм это около 400 мм. Внутреннее сечение 62 × 175 мм даёт площадь 10850 мм² (высота × ширина).

GS62x175-R150 — схема конструкции

GS62x175-R150 — виды концевого крепления

Что сказано в описании GS62x175-R150

Описание называет GS62x175-R150 сверхмощной гибкой открытой цепью из полиамида (нейлона) типа GS62. Защёлкивающиеся верхние и нижние мостики легко снять, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистку легко производить. Цепь можно разделить на отдельные модули и собирать нужную длину.

Внутреннее сечение выбирают под жгут с запасом и с учётом разделителей (62х175 мм у GS62x175-R150); радиус цепи при этом не меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS62x175-R150 укажите: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите чертёж или фото старой цепи.
