Кабелеукладчик GS62x175-R225
Артикул: WB-002989
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002989 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 218 |
| Число секций: | 1 |
| Раздел: | Открытые |

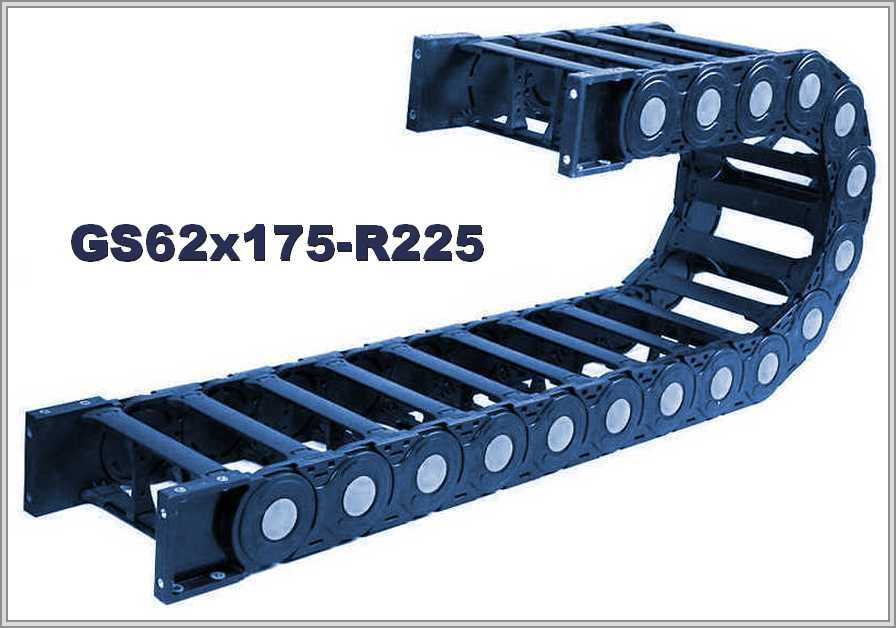

Кабелеукладчик GS62x175-R225: открытая цепь из полиамида, R 225 мм
Внутренние и внешние размеры
В таблице для GS62x175-R225 записаны внутренняя высота 62 мм, внутренняя ширина 175 мм, внешняя высота 100 мм и внешняя ширина 218 мм. Радиус изгиба — 225 мм, в описании он назван минимальным.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS62 | 62х175мм | 100х218мм | 225мм |
Длина в изгибе и площадь сечения
Длина цепи в изгибе ≈ πR: при R 225 мм это 706,9 мм. Площадь сечения = внутренняя высота × внутренняя ширина: 62 × 175 = 10850 мм².
Описание и подбор
Цепь описана как сверхмощный гибкий открытый кабель-канал из полиамида (нейлона) типа GS62. Верхние и нижние мостики защёлкиваются и легко снимаются, и тогда внутрь можно уложить кабели управления и питания. Цепь можно разделить на отдельные модули и собрать нужную длину цепи; обслуживание, по описанию, выполнять легко. Внутреннее сечение подбирают под жгут с запасом и разделителями. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Напишите для GS62x175-R225 длину перемещения цепи, положение монтажа, условия работы, состав и массу заполнения и минимальный радиус самого жёсткого кабеля. Можно приложить фото старой цепи или чертёж.
