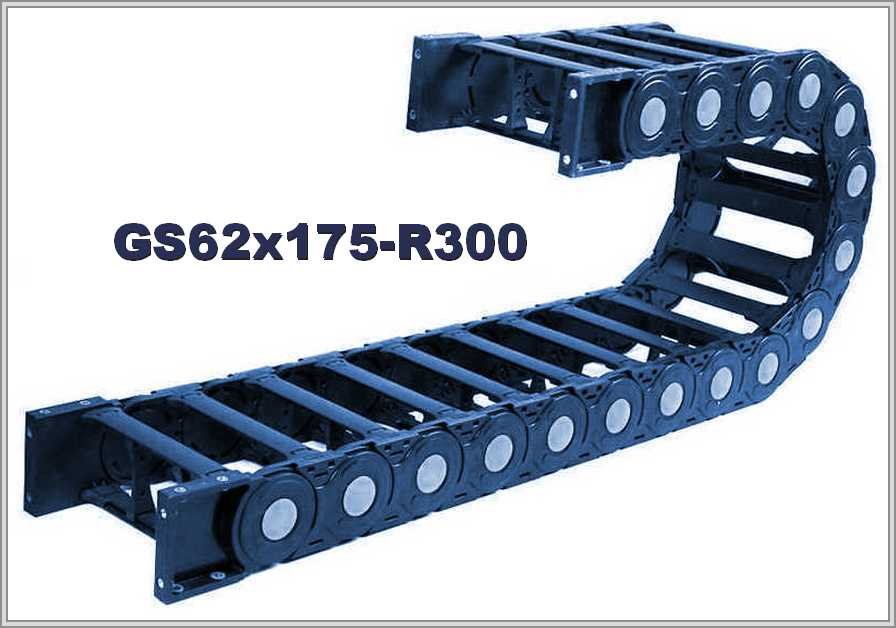

Кабелеукладчик GS62x175-R300
Артикул: WB-003001
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003001 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 175 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 218 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS62x175-R300 из полиамида: внутри 62 × 175 мм, R 300 мм
Размеры и радиус изгиба
У GS62x175-R300 внутренние размеры 62 × 175 мм (высота и ширина); внешняя высота 100 мм, внешняя ширина 218 мм. Радиус изгиба — не менее 300 мм. Радиус цепи должен быть не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS62 | 62х175мм | 100х218мм | 300мм |
Сечение и высота петли
Внутреннее сечение 62 × 175 мм даёт площадь 10850 мм² (высота, умноженная на ширину). Высота петли ≈ 2R + внешняя высота: 2 × 300 + 100 = 700 мм. Сечение подбирают под жгут кабелей с запасом, разделители тоже учитывают.
Описание и конструкция
По описанию, защёлкивающиеся мостики — верхние и нижние — легко снять, и тогда внутрь цепи можно уложить кабели управления и питания; обслуживание модулей и очистка лёгкие. Согласно описанию, цепь можно разделить на отдельные модули и собирать нужную длину цепи.
Для GS62x175-R300 в заявке укажите длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить.
