Кабелеукладчик GS62x200-R150
Артикул: WB-002974
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002974 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 200 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 100 |
| Число секций: | 1 |
| Раздел: | Открытые |

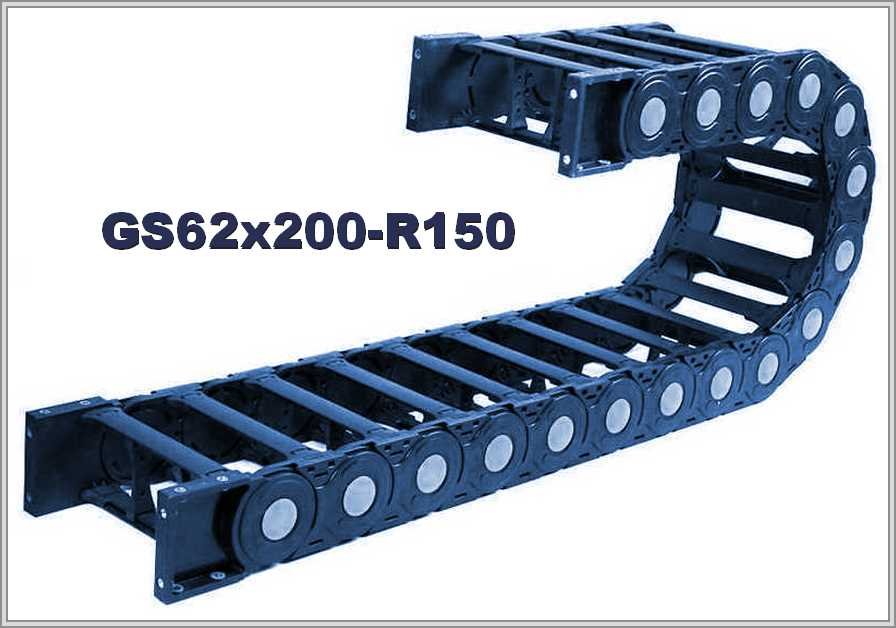

GS62x200-R150 — открытый кабелеукладчик, внешняя высота 100 мм
Размеры GS62x200-R150
GS62x200-R150: внутри 62 мм по высоте и 200 мм по ширине, внешняя высота 100 мм. Указан минимальный радиус изгиба 150 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS62 | 62х200мм | 100х138мм | 150мм |
Высота петли и длина цепи
Формула 2R + внешняя высота даёт для петли ≈ 400 мм: радиус изгиба 150 мм, внешняя высота 100 мм. Длина цепи в изгибе ≈ πR — 471,2 мм.
Устройство по описанию
GS62x200-R150: гибкий открытый канал из полиамида (нейлона). Верхние и нижние мостики-защёлки легко снять, и тогда внутрь цепи можно уложить кабели управления и питания. Обслуживание модулей и очистку также легко производить. В описании сказано: при высоких и низких температурах эксплуатации рабочий режим не нарушается, а химические вещества не опасны для материала.
Для заявки на GS62x200-R150 понадобятся: длина перемещения, состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы. Внутреннее сечение берут под жгут с запасом и разделителями. Чертёж или фото цепи можно приложить при желании.
