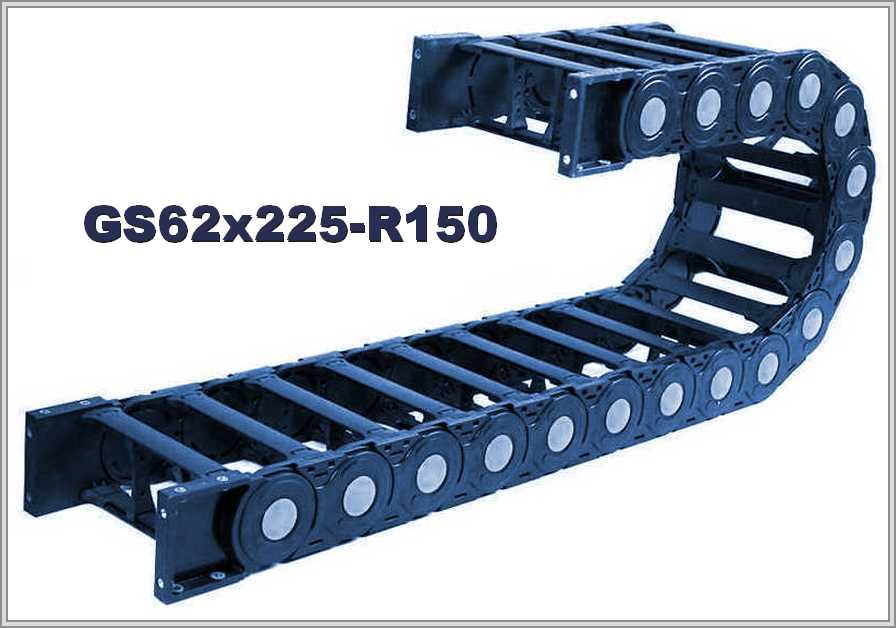

Кабелеукладчик GS62x225-R150
Артикул: WB-002975
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002975 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 225 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 100 |
| Число секций: | 1 |
| Раздел: | Открытые |
GS62x225-R150: полиамидная открытая цепь, внутренняя ширина 225 мм
Что в таблице размеров
По таблице у GS62x225-R150 — внешняя высота 100 мм; внутренняя высота 62 мм, внутренняя ширина 225 мм; радиус изгиба 150 мм.
| Тип | Внутренние размеры, ВхШ (А) | Внешние размеры, ВхН | Радиус изгиба |
| GS62 | 62х225мм | 100х138мм | 150мм |
Расчёт изгиба и сечения
Расчёт длины цепи в изгибе (≈ πR) для R 150 мм даёт 471,2 мм. Площадь сечения = высота × ширина: 62 × 225 = 13950 мм².
Открытая цепь: описание и подбор
По описанию, тип GS62 — сверхмощные гибкие открытые кабель-каналы из полиамида (нейлон). Открытое исполнение удобно для осмотра и замены линий. Мостики цепи, верхние и нижние, снимаются — так внутрь цепи укладывают кабели управления и питания. Внутреннее сечение 62 × 225 мм подбирают под жгут с запасом и разделителями. Радиус 150 мм подходит, если он не меньше допустимого радиуса самого жёсткого кабеля.
Для расчёта по GS62x225-R150 понадобятся: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; условия работы; положение монтажа. По желанию к заявке можно приложить чертёж или фото прежней цепи.
